关于PDC电容失效分析

　　1  失效PDC电容剖面分析

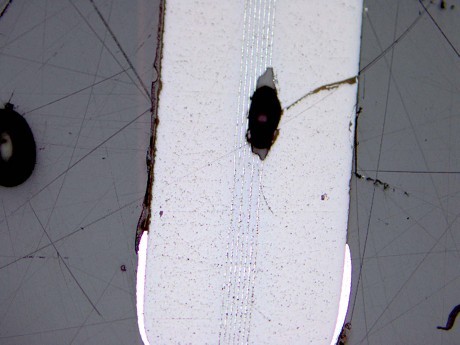

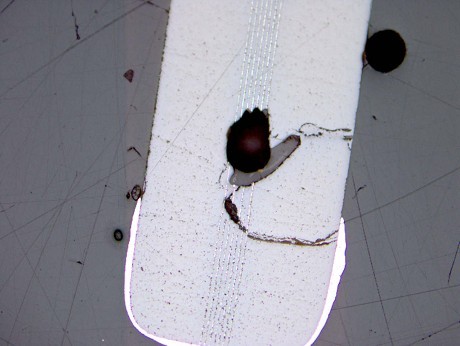

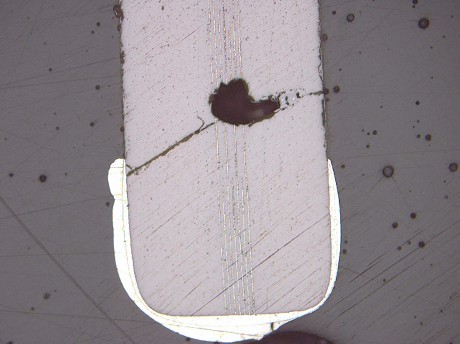

　　下图是失效PDC电容剖面分析的结果：

　　从以上四个失效失效剖面分析图片可以看出：电容的失效部位相同，都是在靠近端电极的部位的电极被击穿短路失效；

　　2  良品PDC与国巨电容DPA分析

　　对良品NPO材质的PDC与国巨电容剖面分析：

PDC

国巨

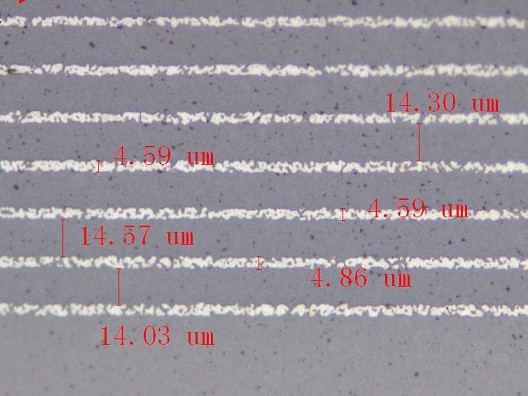

　　通过对良品电容的对比剖面分析发现：PDC电容内部电极介质厚度在14－15um，国巨电容内部介质厚度在28－29um。可以看出相差较大。

　　对良品NPO材质的PDC电容剖面分析：

　　对良品NPO材质的国巨电容剖面分析：

　　从以上良品PDC和国巨电容剖面分析图片可以看出：

　　1、国巨的电极面水平，电极面各处的电极之间的距离一致。

　　2、PDC电容的电极面呈现弧形，电极之间距离近的位置在靠近端电极的部位。与电容的失效位置一致

　　实验：取良品NPO材质国巨和PDC电容个5pcs，测试电容的在击穿时刻的电压。电压上升时间30s，电压保持时间5s；

　　3  良品NPO材质的国巨和PDC电容耐压测试：

　　结论：PDC电容受热应力影响后耐压特性相比国巨电容下降比较明显。而热应力对国巨电容耐压特性影响较小；

　　4 受热应力损伤后PDC与国巨电容耐压测试

　　实验：取良品NPO材质国巨和PDC电容个5pcs，使用360℃温度的烙铁在陶瓷电容上接触3－5秒的时间，然后将受热应力后的电容做耐压测试。电压上升时间30s，电压保持时间5s；

　　结论：PDC电容受热应力影响后耐压特性相比国巨电容下降比较明显。而热应力对国巨电容耐压特性影响较小；

　　5  耐压测试失效PDC电容剖面分析

　　对耐压测试NPO材质的PDC电容剖面分析：

　　结论：

　　1、虽然PDC耐压测试满足其规格的要求，但是其在受热应力影响后耐压值迅速下降，在电容的应用过程中，如在瑞谷制成、我司装配、市场应用中都会存在热应力的影响。会直接导致电容的可靠性下降 ；

　　2、由于PDC电容的电极面是呈现弧形，导致PDC电容薄弱的位置就是靠近端电极的部位。也说明了PDC电容在制成中一致性较差，容易导致批量问题；
