基于数字电位器的直流电压信号系统的设计

　　摘要：研究了一种基于数字电位器MAX5160的直流电压信号系统。通过按键输入期望的直流电压值，然后由微处理器ARM1138根据该数值对数字电位器进行控制，可以得到多级直流电压信号，并使该系统的误差为0.02V、电压信号范围为0~4.98V且为0.0112V。实验表明：所设计的直流电压信号系统具有灵活、方便、可靠测试的特点，并可输出多级直流电压信号。

　　1 引言

　　电子设备测试中广泛应用直流电压信号"人们要求产生这种信号的系统具有灵活、方便、可靠测试的特点。

　　目前，许多直流电压信号系统采用通过D/A器件产生直流电压信号的方法，由于测试时较死板、烦琐，并且需要经常校准"因此影响了电子设备的测试效率。

　　本文介绍了一种方法以克服上述方法的不足之处，该方法引入数字电位器MAX5160然后通过按键输入期望的直流电压信号的数值，再由微处理器ARM1138根据该数值对数字电位器进行脉冲计数控制"得到多级直流电压信号。

　　1 系统结构与原理

　　1.1 数字电位器MAX5160

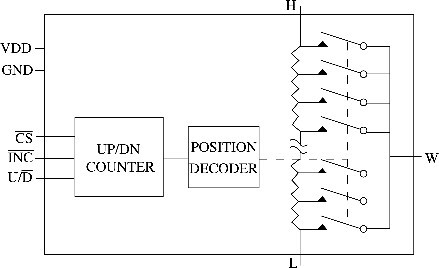

　　图1所示的是MAX5160的功能示意图。

图1 MAX5160的功能

全文PDF：基于数字电位器的直流电压信号系统的设计.rar

参考文献:

[1]. MAX5160 datasheet https://www.dzsc.com/datasheet/MAX5160_1058735.html.
