液晶彩电液晶面板的维修技巧

　　在液晶彩电出现的故障中，有很大一部分故障是液晶面板组件引起的。目前，液晶面板组件的维修是一个很有发展潜力的市场，不过液晶面板的维修大多由公司进行，业余维修还比较困难，但现在已经有不少修理部和维修员正在进入这一领域。

　　不管是否自己动手对液晶面板组件进行维修，识别液晶面板本身的故障，应该是从事液晶彩电维修的人员所必须掌握的一项基本功。下面，对一些液晶面板的常见故障现象、原因进行简要介绍。

　　一、液晶面板驱动I C引起的故障

　　目前，在液晶彩电使用的液晶面板中，驱动IC（集成电路）与液晶屏大多使用TAB（TCP）连接方式。TAB 的含义是“各向异性导电胶连接”，TAB 是一种将驱动IC连接到液晶屏上的方法；而TCP 的含义是“带载封装”，是一种集成电路的封装形式，TCP 将驱动IC 封装在柔性电缆上。

　　TAB 驱动IC 连接方式就是将TCP 的驱动IC 的两端用“各向异性导电胶”（缩写为ACF）分别固定在电路板和液晶屏上。TAB 和TCP 两个术语有时经常混用，常常都是指一个相同的意思。

　　TAB 连接方式的缺点是TCP 连接电缆（连接引脚）容易受损断裂，液晶面板驱动IC 与液晶屏的连接处接触不良也是液晶面板为常见的故障。

　　1. 源极驱动I C损坏引起的异常图像

　　液晶面板的驱动IC 分为源极驱动IC （数据驱动IC）组和栅极驱动IC（扫描驱动IC）组，源极驱动IC（栅极驱动IC）组由若干个驱动IC 组成源极驱动IC负责垂直方向的驱动，每个IC 驱动若干个像素，当一个驱动IC 损坏或虚焊时，这些像素就不能被驱动，从而在图像上产生垂直条状的异常图像，如图1 所示。当源极驱动IC 输出信号电路中的一个或几个损坏时，液晶屏上所对应的这个（或几个）像素就不能被驱动，从而在图像上产生垂直线状的异常图像。垂直线状异常图像可分为垂直灰色虚线、垂直常亮线和垂直常暗（黑）线，如图2、图3 所示。

图1 源极驱动I C不良引起的垂直条状异常图像示图

图2 源极驱动I C不良引起的垂直亮线或黑线示图

图3 源极驱动I C不良引起的垂直灰线示图

　　2. 栅极驱动I C损坏引起的异常图像

　　栅极驱动IC 负责水平方向的驱动，每个IC 负责驱动若于行，当一个驱动IC 损坏时，对应这些行的像素就不能被驱动，从而在图像上产生水平条状的异常图像，如图4 所示。

图4 栅极驱动I C不良导像致遥水平条状异常示图

　　当栅极驱动IC 输出信号电路中的一个或几个损坏时，液晶屏上所对应的这行（或几行）像素就不能被驱动，从而在图像上产生水平线状的异常图像。水平线状异常图像可分为水平灰色虚线、水平常亮线和水平常暗（黑）线，如图5、图6 所示。

图5 栅极驱动I C不良引起的水平亮线或黑线示图

图6 栅极驱动I C不良引起的水平亮灰线示图

　　3. TCP 驱动I C易发故障部位

　　图7 所示为TCP 驱动IC 及易发故障部位。图8（见下页）为TCP 驱动IC 易发故障部位的故障点及故障类型。

图7 TCP驱动I C及易发故障部位示图

图8 TCP驱动I C易发故障部位的故障点及故障类型示意图

　　二、液晶面板的其他故障现象

　　1. 白屏或黑屏

　　液晶彩电在背光灯正常点亮的情况下只显示为“白屏”（常亮）或“黑屏”（常暗），大多是由液晶面板失去供电电压而引起的。

　　当液晶面板失去供电电压时，对于常亮（NW）型液晶面板，其故障表现为“白屏”；而对于常黑（NB）型液晶面板，其故障现象表现为“黑屏”。因此不管遇到“黑屏”或“白屏”故障都要首先检查液晶屏的供电以及供电电路中的保险电阻（保险丝）。

　　2. 光栅明暗交替显示

　　光栅明暗交替显示一般是由于液晶面板内部电路虚焊或接触不良引起的。

　　3. 花屏

　　“花屏”基本上是由于电路故障产生的。

　　首先应该排除屏线的断裂，而后看液晶面板供电电压是否已经加到面板上，再依次检查后级是否有高压及负压输出等。有相当一部分“花屏”是由于行驱动IC 工作不正常造成的。

　　4. 由偏光镜不良引起的故障现象

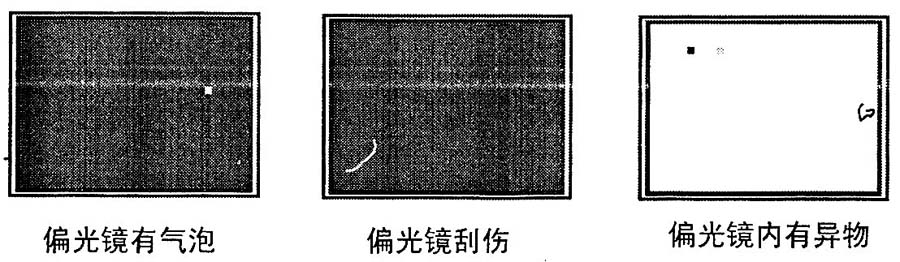

　　由液晶面板偏光镜不良引起的故障现象如图9 所示。这种故障在业余条件下一般较难处理。

图9 液晶面板偏光镜不良引起的故障现象示意图

　　5. 背光单元引起的故障现象

　　由背光单元引起的故障除了背光灯不良、背光灯亮度降低等现象外，还有如图10 所示的背光不均匀、漏光，以及背光灯处的异物在屏幕上产生黑或白色的圆形、线状图案等现象。

图10 背光单元不良引起的故障现象示意图

　　6. 摩尔纹

　　摩尔纹是一种因液晶面板与背光模块刻痕方向不能匹配所造成的光干涉现象，如图11（示意图，实际使用时没有这么严重）所示。

图11 摩尔纹示意图

　　这是一种因液晶面板结构而引起的现象，往往不算作故障。

　　7. Mur a 纹

　　Mura 纹是指液晶彩电亮度不均匀而在屏幕上产生的各种现象。这种现象有可能是由液晶屏生产工艺中某些环节造成的，也有可能是液晶屏与液晶面板组件中的机械部件（如液晶屏的边框、背光灯单元甚至接插件等）所产生的干涉而引起的。

　　简单的判断方法是：在黑暗的环境中将液晶彩电切换到黑色画面以及其他低灰阶画面，然后从各种不同的角度观察。

　　针对不同的液晶屏缺陷，液晶彩电屏幕上就有不同的Mura 纹，可能是横向条纹或45°角条纹，也可能是切得很直的方块，还可能是某个屏幕某个部位出现一块没有规则的痕迹。

　　如果Mura 纹不严重，则一般不会对使用造成什么影响。图12 所示为Mura 纹现象示意图。

图12 Mur a 纹示意图
