一种高、低成本A/D转换器的设计和实现

时间:2011-08-12

    近年来,国外对高速A/D转换器的研究为活跃,并在基本的Flash结构上出现了一些改进结构[2],如分区式分级(Subranging)电路结构(如half-flash结构、Pipelined、Multistage结构、Multistep结构)。实际上,他们是由多个Flash电路结构与其他功能电路采用不同形式的组合而成的电路结构,这种结构可弥补基本Flash电路结构的缺陷,是实现高速、高分辨率A/D转换器的优良电路设计技术,这种结构在逐步取代历史悠久的SAR和积分型结构,另外还有一类每级一位(bit-per-stage)电路结构,在它的基础上进一步改进,就得到一种称为Folding(折叠式)的电路结构(又称为Mag Amps结构)这是一种Gray码串行输出结构,这些电路设计技术为高速、高分辨率,高性能A/D转换器的发展起到了积极的推动作用。另外,在高分辨率A/D转换器电路设计技术中,Σ-Δ电路结构是目前很流行的一种电路设计技术,这种电路结构不仅在高分辨低速或中速A/D转换器方面将逐步取代SAR和积分型电路结构,而且这种结构同流水线结构相结合,有望实现更高分辨率、和更高速的A/D转换器。

    1 80C196简介

    80C196是INTEL公司推出的一种准16位单片机系列,常见的型号有80C196KB、80C196KC、80C196KT等,本文选用了80Cl96KB,与其他通用的单片机相比,80C196KB主要有以下特点:(1)片上232字节的寄存器兼有RAM和累加器的功能,克服了面向累加器引起的瓶颈问题,提高了执行效率;(2)具有8通道10位A/D转换器(逐次逼近型),特别适合于智能仪表、控制系统等应用领域;(3)脉宽调制输出器PWM,PWM信号经过积分就可以获得直流输出,可作为D/A转换器使用,D/A转换器的分辨率为8位;(4)高速输入/输出器(HSI/HSC)),HSI/HSO特别适合于测量和产生分辨力高达2us的脉冲;(5)16为监视定时器(WDT),即看门狗,有软硬件故障时,WDT将使系统复位,提供了一种软硬件故障的恢复能力;(6)可动态配置的总线,在运行过程中,80C196KB总线可以动态地配置成8位或16位,以便适应对外部存储器进行字节操作或字操作的不同需求。

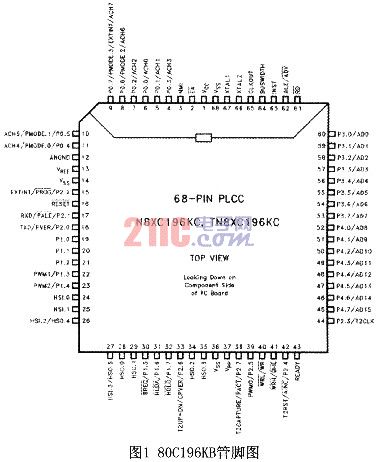

    80C196的特点决定了它很适合应用于自动化仪表与控制,自带的A/D可以方便的进行数据采集,PWM可以输出D/A信号,WDT保证了运行的可靠性,HIS/HSO方便脉冲信号的测量与产生。80C196KB共有68管脚,采用PLCC型封装,其管脚图如图1所示。




    2 A/D转换的硬件实现

    利用80C196KB自带的10位A/D转换器和PWM输出,实现高A/D转换的原理如下:假设传感器提供的信号为Vs,经放大后提供给A/D转换器信号为As,A/D转换的结果为Rd,A/D转换的舍入误差为Ed,对于逐次逼近式A/D转换有0≤Ed



    图中,运算放大器H1和H2构成了差分放大器,H1和H2应选用性能较好的运算放大器,该电路具有极高的共模抑制比,传感器信号Vs经过差分放大器放大后得到As,As连接到80C196KB的0号A/D通道输入口ACH0,A/D转换后得到高8位数字量;80C196KB的PWM输出信号经过U2与E2构成的滤波器滤波后,得到直流信号Rd,这就是80C196KB通过PWM进行D/A转换的典型电路;运算放大器H3构成的电路实现Es×28,该信号连接到80C196KB的1号A/D通道输入口ACH1,完成Es的A/D转换,得到低位数字量。通过软件合并高位数字量和低位数字量即可实现高A/D转换。

    3 A/D转换的软件实现

    为保证实时性,A/D转换的软件通过中断方式实现,首先主程序在初始化中设定定时器和A/D中断工作模式,定时器中断到来时启动0通道A/D转换。A/D中断时,判断A/D的通道号,当0通道ACH0中断时,读取并保存A/D结果的高8位,通过PWM输出该结果,然后启动下l通道ACHl的A/D转换;当ACHl中断时,读取A/D转换结果并与高8位合并,得到终结果。

    当采用12MHz晶振时,80C196KB的A/D转换时间为22us,PWM输出周期是64us,PWM信号输出后,为使D/A结果稳定后再启动ACHl,延时了3倍PWM周期,整个A/D转换时间(包括A/D转换时间和软件运行时间)可以在1ms内完成。A/D中断服务程序的流程框图如图3所示。初始化程序和定时器中断服务程序较简单,流程图略。




    4 结束语

    利用80C196KB单片机的内置10位A/D转换器和PWM信号,辅以简单的放大电路和滤波电路实现模数转换。这种方法成本低、高、速度快、容易实现,具有较高的实用价值。该A/D转换方法在我单位研制的全自动数控对刀仪上得到成功应用。
