用“对比法”修复长虹C2939AE彩电疑难故障

     在电器维修过程中，如遇到疑难故障，一时无法判断某些工作点的参数是否正确，或某一单元电路是否有故障。这时如果有一台同样的机子作对比，就会事半功倍，迅速缩小故障查找范围。本文介绍利用“对比法”修复两台长虹C2939AE 彩电疑难故障的检修过程。

　　例1：一台长虹C2939AE 彩电，出现无规律自动关机故障。该机图像、声音都很好，有时十多分钟自动关机，有时几小时才自动关机。关机后，电源指示灯亮，无法用遥控“二次”启动电视。必须关闭电源开关，等待指示灯熄灭，然后才能启动，继续收看。但故障反复。

　　从该机故障现象看，好像是保护性关机。但仔细观察电视画面，自动关机时与遥控关机时画面变化相同，没有发现有什么疑点来推测某部分电路有故障。打开机壳，监测该机+B 电压（+115 V）稳定，在出现保护关机时变为+52 V（与待机电压相同）。基本可以确定电源是正常的。监测可控硅VD471 的控制极（G）电压，在故障出现时由-0.02 V 跳变为+0.73 V，充分证明了该机是保护电路被触发而关机。

　　与可控硅VD471 控制G 极相连接的保护检测电路有三路（如图1）：一路是由VQ470、R470、R471、R472、R477、C470、VD475 组成的+B 过流保护； 二路是由VQ360、R360、R361、R362、R363、C360、C361、VD361 组成场输出过载保护；第三路是F.B.T（行变）输出的+12 V过压保护。当任何一路超出限定值时，都将触发VD471可控硅导通，而产生的低电平进一步控制VQ838 导通、VQ836 截止，致使待机保护。为了判断是哪一路保护电路动作，分别断开其中一路，开机试验。结果在断开+B过流保护时，不再出现关机。

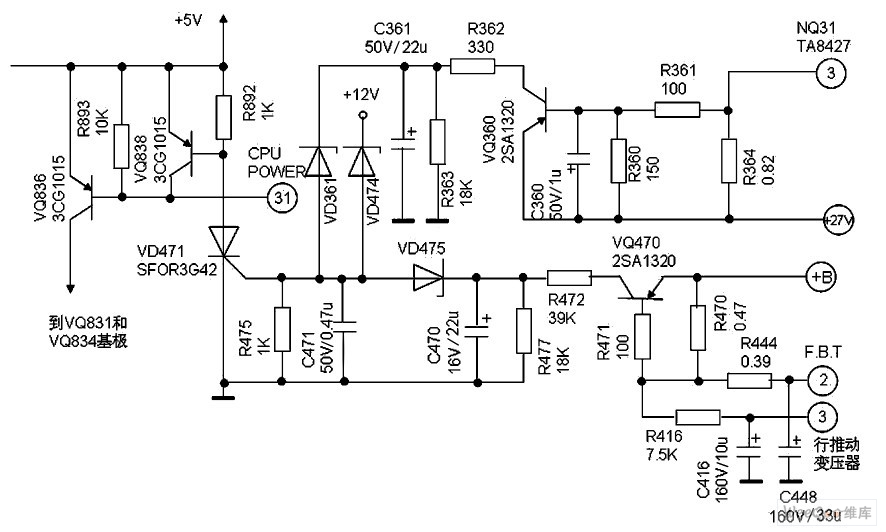

图1 长虹C2939AE 彩电保护电路原理图

　　该机+B 供电，主要负载是行推动、行输出以及视放、高压等电路。通过监测取样电阻R470 两端电压可判断+B 电流大小，该电压值在0.25～0.38 V 之间变化，这个变化范围是否正常，没有理论依据，也没有经验可参照。如果该电压变化范围的上限值超出了正常机子的上限值，那么就确实存在过流了，就需要查找故障元件。正在犯愁时，另一朋友的长虹C2939AE 彩电也拿来维修，他的故障是彩色爬行。于是我眼睛一亮，对比两台机子取样电阻R470 两端电压变化，结果是相同的。+B 点对地电阻也是相同的。这说明该机不存在实质性的过流，很可能是误触发。那么这就有可能是某种干扰脉冲叠加在电源上或电源毛刺，偶尔触发保护电路。那么，为什么有时十多分钟就关机，有时可用几小时才关机？

　　监测取样电阻两端电压时发现，该值与画面亮暗有关：画面较亮的节目，该值在较高的范围变化，并且短时间内就会关机；画面较暗的节目，该值在较低的范围变化，有的能用几小时才关机。考虑到亮画面也不是马上关机，只是关机的机率高一些。怀疑接在+B 电压上的滤波电容有失效之嫌疑。于是更换行推动滤波电容C416（160 V/10 μF）无效；更换C448（160 V/33 μF）也无效；但用250 V/10 μF 电容代换C448，效果不错，有时能看8～9 h。这只能说明该电容对某一频率干扰脉冲或毛刺的滤除效果好，但仍然没有解决实质问题。继续更换+B 滤波电容C831（160 V/220 μF）和+200 V 滤波电容C447(250 V/4.7 μF)、C901（250 V/10 μF），但无效。

　　虽然怀疑+B 过流保护电路自身有故障，但一直未能找到故障元件。上述考虑到的干扰脉冲或电源中的杂波毛刺一旦进入保护电路，应该有防止误触发的措施。+B 过流保护电路中的C470（16 V/22 μF）和场扫过载保护电路中的C361（50 V/22 μF）能够滤除杂波防止干扰。拆下C470 用数字万用表电容档测试，其容量只有2.8 μF。将其更换后，故障彻底排除。

　　例2：长虹C2939AE 彩电，接收PAL 制信号时出现彩色爬行。

　　检修该机彩色爬行故障，按常规对一行延迟线DL501、幅度调整电阻R551、相位调整电感L551 以及电容C510、C511 等进行检查，均正常。更换晶振ES501（4.43 MHz）无效；对比前面那台机子NQ501（TA8783N）各脚电压，特别是辊辏讹脚“制式识别（3.58/4.43）”电压和辇輰讹脚“PAL 识别滤波”电压，没有明显区别；对比輧辏讹脚“行逆程脉冲和沙堡脉冲”正常。因该机使用了数字梳状滤波器，来分离亮度信号和色度信号，所以大大提高了画面的清晰度。如果该数字梳状滤波器出了问题，便会使图像闪烁或出现彩色爬行等故障。为了判断是否是数字梳状滤波器出了问题，进入I2C 总线维修状态，关闭数字梳状滤波器（将模式1“M01”的数据“59”减小到“47”），这时彩色爬行故障消失。不过画面质量不佳，水平条纹比正常机子宽，对于这个结果，我自己也不满意。为了证明是因关闭数字梳状滤波器影响了清晰度，将前一台机子上的数字梳状滤波器换到本机上，进入I2C 总线维修状态，将模式1“M01”的数据“47”还原到“59”后，开机，效果非常好。

　　因为没能买到这样的数字梳状滤波器，就想试试看能否修复。由于仅仅是彩色爬行，怀疑会不会是某一振荡频率或相位不准引起？对照PL 板电路图，发现接在IC2（MC44144）第④脚上有两只晶振ZZ71（14.32 MHz）和ZZ72（17.73 MHz），各自还串联了一只半可变电容器CZ71（5～25 pF）、CZ72（5～25 pF）。将有故障的数字梳状滤波器回装到原机之前，先用烙铁把屏蔽盒上的焊点去掉，将盒子可调试一边的盖子取下。装机以后，调试CZ71 和CZ72 取得成功。
