调压器及电流互感器简介

     1. TDGC TSGC接触调压器（见图1）

　　（1）使用调压器时，先将指针放在0 位上，然后将负载接在输出端，再把输入端接在与调压器输入电压相一致的电源上。调节输出电压时，要缓慢旋转手轮，调至所需电压。从0位调到值的时间不应少于5 s，否则易引起碳刷磨损产生火*。

　　（2）使用调压器时，应注意输出电流不能超过额定值，超载时间较长时，易损坏调压器。

　　（3）调压器不能并联使用。

　　（4）应经常检查调压器的使用情况，如发现碳刷磨损严重，应更换同样尺寸和规格的碳刷。

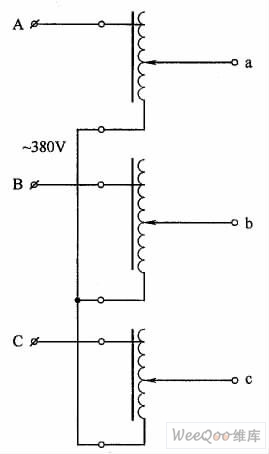

图1 三相调压器接线图

　　2. 电流互感器

　　电流互感器在高压电气设备或低压电气设备中应用极为广泛。电流互感器又叫变流器，它是将较大的电流变成较小电流的一种装置，电流互感器外形如图2（a）所示。电流互感器的侧与电源负载串联，其次侧电流为5 A，它的用途是在配电系统中供测量仪表和继电保护用，其电路原理如图2(b）所示。

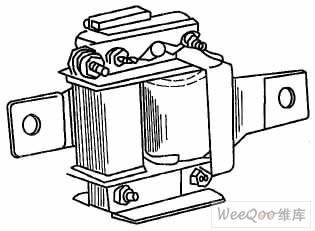

（a）电流互感器外形

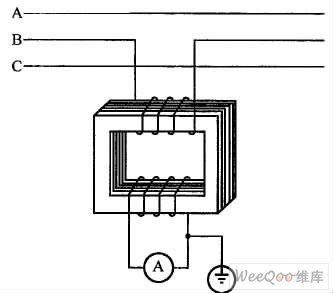

（b）电流互感器内电路

图2 电流互感器外形及内电路示图

　　高压电流互感器一般分空气冷却和油冷却两类。侧匝数有单匝和多匝两种，在室内配电装置上装置的电流互感器一般为空气冷却式，如图3（a）所示。

　　目前，在低压380 V 配电设备上使用的LML1-0.5型、LMKJ1-0.5 型及LM2-0.5 型（加大容量型）的电流互感器，是一种穿心式电流互感器，如图3(b）所示。电流互感器的铁心是由带状硅钢片卷制而成，并经特殊热处理，线圈可使电气负荷线穿过铁心中间，或沿着铁心圆周均匀缠绕在上面，外面有防护外壳，器身中间设有线的贯穿窗口。它具有体积小、重量轻、绝缘良好、安装使用方便等优点。不必去连接带电侧，从而可避免两个较大电流的接线点，因接触不良发生发热烧坏的危险.

（b）穿心式电流互感器外形及内电路

图3 电流互感器及穿心式互感器示图

　　3. 高压及穿心式电流互感器

　　LMK1-0.5 型或LMKJ1-0.5 型的电流互感器还有一个特点，它能使一台作多个变比使用，即将300/5 A 的电流互感器作为150/5 A、100/5 A、75/5 A 等十几个变比使用，只需将母线贯穿电力负荷线2、3、4 匝即可。

　　安装使用电流互感器时要注意以下几点：

　　（1）高压电流互感器必须经过检查，耐压试验合格后，方能投入运行。

　　（2）电流互感器应安装在金属构架上，并与其他带电体保持一定的安全距离。

　　（3）在运行前要检查高压电流互感器瓷体有无裂纹，法兰盘有无裂纹。

　　（4）高压电流互感器和低压运行的电流互感器二次线圈电路不得开路，并将其一端接地。如果“二次”侧开路，又无接地，会使电流互感器铁心中的磁通急剧增大，在“二次”线圈上产生很高的感应电动势，危及人身安全。此外，由于铁心中磁通增大，会引起铁心发热，严重时会使电流互感器绝缘损坏，并导致高压侧短路。因此，为了人身和设备的安全，应将电流互感器“二次”侧一端接地，并不得开路。在拆换其“二次”侧线路时，应断电拆换，并且将仪表串联在线路中。如需拆除某些仪表，应将其电流互感器“二次”侧短接。
