HP V3000 不跑码（00H）维修一例

　　今日收到网友发来维修的 V3000 主板一片，板号 KAI,是 PM945+ICH7M+NV7200 的配置。

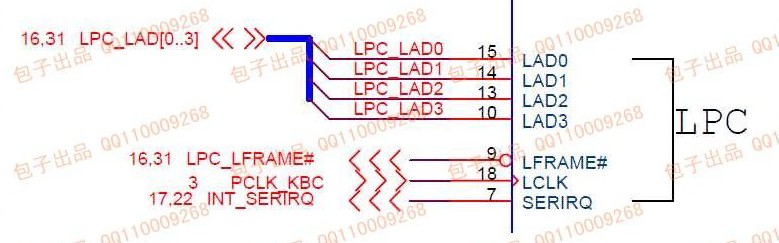

　　也没有问原始故障是什么，所以上电前先排除短路。在测量中发现，板子基本没有修动过，就是 EC 被焊的一塌糊涂了， 连焊盘都掉了好几个，于是，在排除所有大电感的短路后，直接把 EC 吹了下来，把焊盘整理好，然后把 EC 重新焊接好。目视检查无误后，上电测试，待机 0.008A,随后自动开机，电流上到 0.8A 就不动了…看来上电部分没有问题，EC 应该已经搞定了…重新用假负载开机测试，所以关键电压和 PG 信号，CPURST#都已经正常产生，于是直接上 CPU 和内存测试，电流还是只到 0.8A 就停住不动了。初步判断是没有走码的，于是先测量内存 SPD 上的 SMBUS 总线，发现只有电压，没有波形，说明并没有开始检测内存，那就找 PCI 总线或者 LPC 总线，来看看有没有寻址迹象吧…找到 EC（KB3910）的 LPC_LAD 线 10,13,14,15 脚，如图1所示。

　　测量开机瞬间的波形，发现工作电压都正常，但是波形不正常，只在开机的瞬间有一个单个的下拉脉冲，那说明 CPU 已经开始对 BIOS 进行寻址，但是返回指令不正常，导致寻址中断，这就好办了，不是 CPU 的前端总线的问题，就是 BIOS 程序的问题了。于是接上假负载测试前端总线的阻值，却发现所有地址线和数据线的阻值全部一致，那就只有 BIOS 程序的疑点了。于是先上网找到 BIOS 程序（感谢王总发给我备份的 BIOS），然后拿出我的 280U 准备开刷，却发现，280U 居然没有支持这个机器的 BIOS 芯片（MX29LV800CBTC），选 MX 系列的其他型号的 BIOS,却发现只能读，不能写。折腾半天，终于在器件列表里面找到了一个兼容的芯片型号，把程序刷进去后，焊到主板上，再通电，居然还是跟先前一样，电流上到 0.8A 就不动了…再看 LPC 的 AD线的波形，还是只有一个瞬间的下拉脉冲。那是不是寻址信号没有到达 BIOS 芯片呢？因为这个机器的 BIOS 参与触发，在待机的时候 BIOS 就已经工作，低位的地址线上有波形，寻址迹象就只有看高位地址线，于是找到 BIOS 芯片 U59 的 16 脚（A19），再上电查看波形，发现也有一个单个的瞬间脉冲存在，说明寻址命令已经正确送到 BIOS 芯片了，那 BIOS 为什么没有正确的回应呢，程序已经刷好，说明程序和芯片本身都没有问题了…突然想到，是不是 XBUS 总线有异常，导致 BIOS 程序不能正确响应呢，哈哈，马上开始测量 XBUS总线的阻值，果然，在测量到 U59 的第三脚的时候，就发现这个脚的阻值比其他脚明显要高很多，如图2所示。

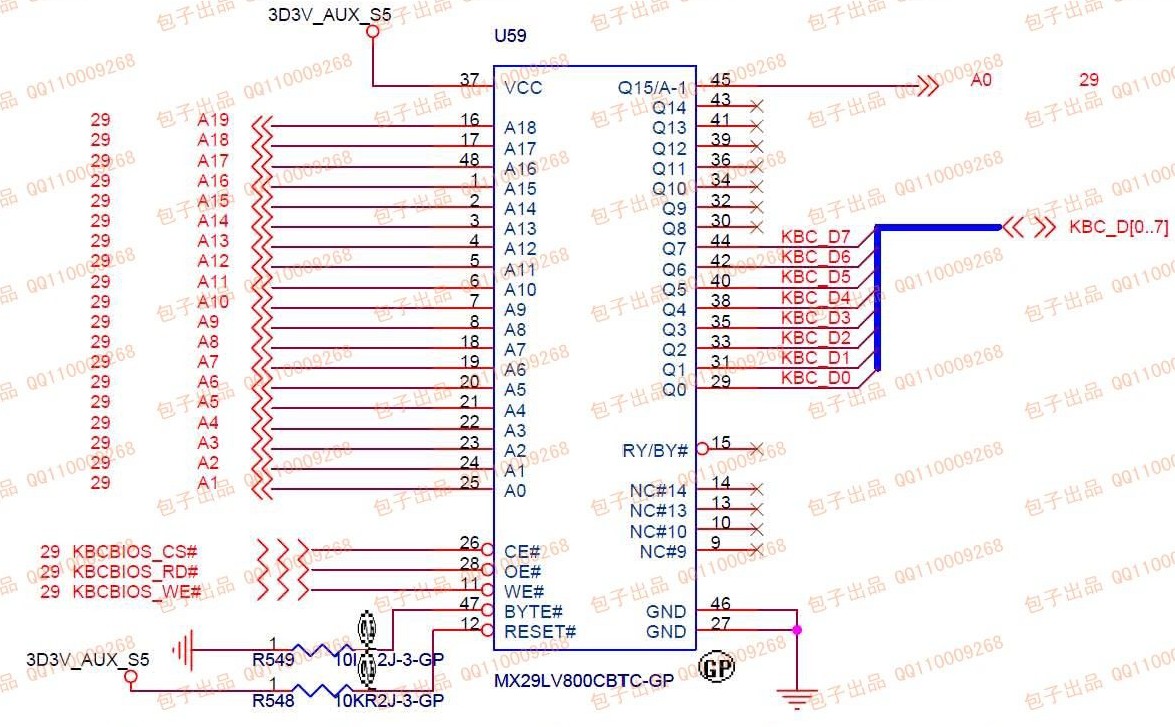

　　看看定义，A13,肯定就是他的问题了，如图3所示。

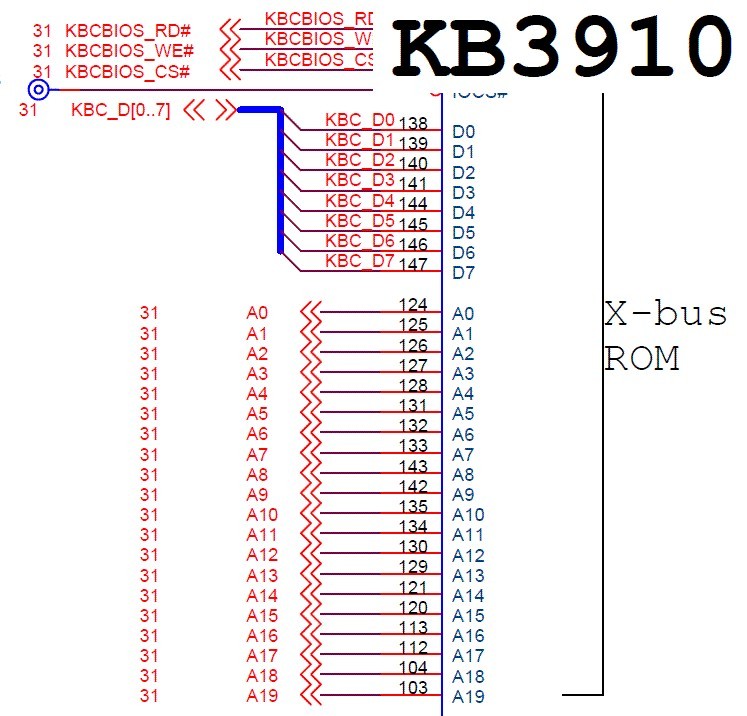

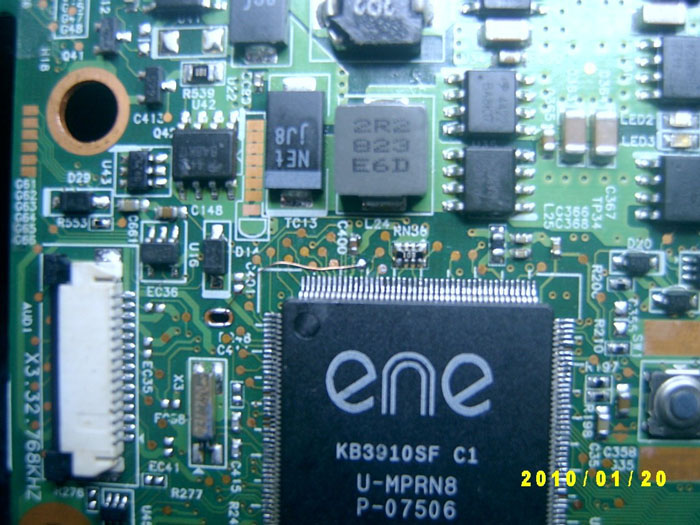

　　再找到 EC 对应的脚位 121 脚，果然线路不通了。立马把 BIOS 芯片卸下来，准备从过孔飞线，却发现这个机器的过孔居然是堵死的，但是刚好边上有个小孔，不知道是固定什么东西用的， 不管了，能飞过去就行，找条漆包线，连好线路，（如图4、图5所示）打打阻值，正常了，上电，自动开机，电流开始跳变，内存 AD 线的波形也闪个不停，哈哈，搞定。
