SG6841D+OZ9RR方案电源高压一体板

　　液晶显示器的电源电路和高压电路是故障率的部位，而相关资料难找，本文通过方案简介、数据实测、及检修流程结合实物图的形式，为读者奉上经典电源及高压电路原理图和数据。本文所有电压数据均采用MF-47型万用表测得，电压单位为V;所有对地电阻数据均使用MF-47型万用表挡，红表笔接地测得，电阻单位为Ω；波形采用珠海伊万型示波表测得。

　　这是一个经典组合电路，SG6841D是电源部分主控芯片，OZ9RR是高压部分主控芯片。

　　是由崇贸科技开发的一款高性能固定频率电流模式控制器，专为离线和变换器应用而设计。采用DIP-8封装，与封装的SG6841SZ引脚功能相同，应急时可以进行到PIN代换。它属于电流型单端PWM调制器，具有管脚数量少、外围电路简单、安装调试简便、性能优良、价格低廉等优点，可地控制占空比，实现稳压输出，还拥有低待机功耗和众多保护功能。SG6841的启动电流只有30μA.这样就可以选大阻值和低功率的启动电阻，以100VAC~输入的AC/DC变换器为例，选取1.5MΩ、以及lOμF/25V的VDD维持电容即可。

　　图1为SG6841内部结构图

　　图2为SG6841D典型应用电路图

　　表1是SG6841D的引脚功能和实测数据。

　　OZ9RR是凹凸电子（02MICro）生产的一款专门为i到多CCFL设计的驱动芯片。内部采用零电压开关、推拉拓扑架构，工作频率可以被外界同步，转换效率高。内置电流和电压调节器，具有过电压保护电路、CCFL开路保护电路、模拟调光电路、软启动电路，采用SOP-8或者DIP-8封装。工作电压4.5V~5.5V,输出驱动脉冲频率30kHz~150kHz,固定频率输出。

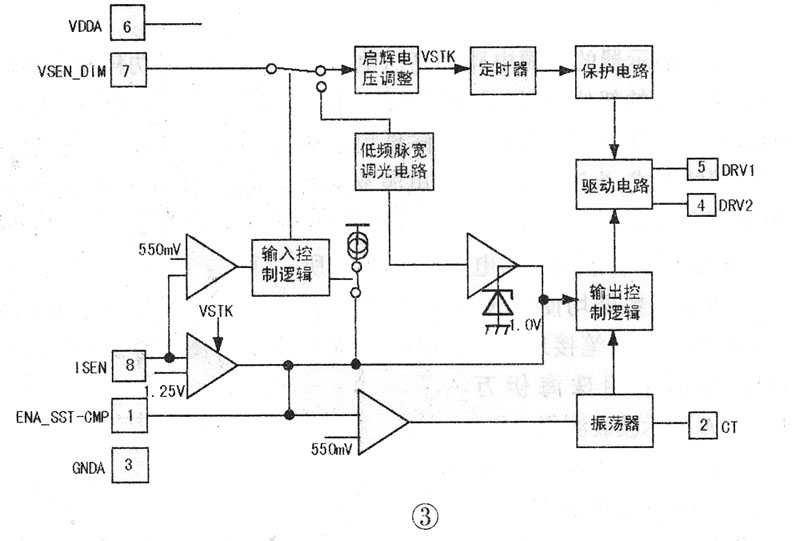

　　图3为OZ9RR内部结构图。

　　图4为OZ9RR典型应用电路图。

　　表2是OZ9RR的引脚功能和实测数据。

　　图5和图6为采用此组合方案的电源高压一体板实物和测试图。此板设计结构比较好，功率输出大，直流输出为12V和5v,用在18.5英寸以下的2灯液晶显示器中都可以。
