电压控制型硅振荡器—LTC6990

      描述：

　　LTC^®6990 是一款精准的硅振荡器，具有一个 488Hz 至 2MHz 的可编程频率范围。该器件可用作一个固定频率或电压控制型振荡器 (VCO)。LTC6990 隶属于 TimerBlox 通用型硅定时器件系列。

　　单个电阻器 RSET 负责设置 LTC6990 的内部主振荡器频率。输出频率由该主振荡器和一个内部分频器N_DIV来决定 (可编程至从 1 至 128 的 8 个设定值)。

　　或者，也可以在 SET 输入端上布设第二个电阻器来提供输出频率的线性电压控制，而且该电阻器可用于频率调制。通过两个电阻器的适当选择，就能够配置一个窄或宽的 VCO 调谐范围。

　　LTC6990 内置一个与主振荡器频率同步的使能功能电路，以确保干净、无干扰的输出脉冲。停用的输出可被配置为高阻抗或强制低电平。

　　LTC6990 采用 6 引脚 SOT-23 (ThinSOT) 封装或 6 引脚 2mm x 3mm DFN 封装。

　　特点：

　　·固定频率或电压控制型操作

　　— 固定：单个电阻器负责设置频率 (误差 < 2.2%)

　　— VCO：两个电阻器负责设定 VCO 中心频率和调谐范围

　　·频率范围：488Hz 至 2MHz

　　·2.25V 至 5.5V 单电源操作

　　·72μA 电源电流 (在 100kHz)

　　·500μs 启动时间

　　·VCO 带宽 > 300kHz (在 1MHz)

　　·CMOS 逻辑输出可供应/吸收 20mA

　　·50% 占空比方波输出

　　·输出使能 (当停用时可以选择低或高阻抗状态)

　　·-40ºC 至 125ºC 工作温度范围

　　·采用扁平 (高度仅 1mm) SOT-23 (ThinSOTTM) 封装和 2mm x 3mm DFN 封装

　　封装：

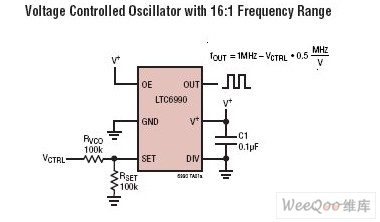

　　典型应用：
