达林顿电路简介及应用

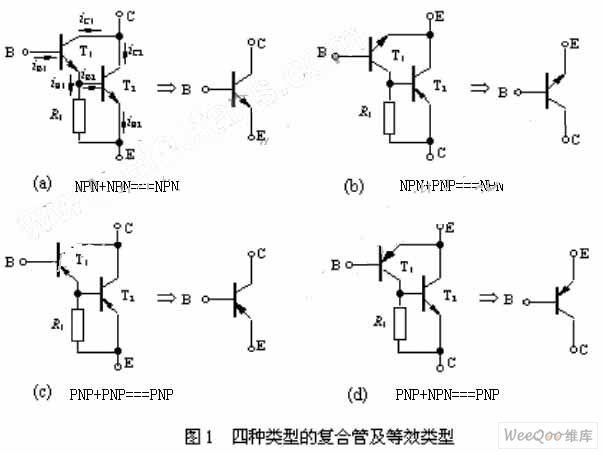

　　两只晶体管按如图1的连接法叫做达林顿电路,其放大系数是两只三极管的放大系数的乘积.

　　什么是达林顿管

　　达林顿管是将二只三极管适当的连接（如上图所示）在一起，以组成一只等效的新的三极管，便是达林顿管，这个过程又称之为晶体管的复合，所以达林顿管又可称之为复合管

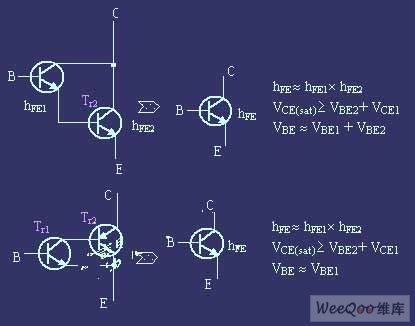

　　复合成NPN达林顿的两种方法或复合成PNP达林顿管的两种方法，结果虽然都是一样，但也有区别，如图：

　　达林顿管的作用

　　1、用于大功率开关电路、电机调速、逆变电路。

　　2、驱动小型继电器

　　利用CMOS电路经过达林顿管驱动高灵敏度继电器的电路。

　　3、驱动LED智能显示屏

　　智能显示屏是由微型计算机控制，以LED矩阵板作显示的系统，可用来显示各种文字及图案。其系统中的行驱动器和列驱动器均可采用高β、高速低压降的达林顿管。

　　应注意的是，达林顿管由于内部由多只管子及电阻组成，用万用表测试时，be结的正反向阻值与普通三极管不同。对于高速达林顿管，有些管子的前级be结还反并联一只输入二极管，这时测出be结正反向电阻阻值很接近；容易误判断为坏管，这个请注意。
