基于 MPC5125的低功耗MCU开发方案

     MPC5125是低成本低功耗32位MCU,集成了高性能e300 CPU核,工作频率400MHz,32KB 片内SRAM,USB 2.0 OTG控制器以及DMA子系统,DDR1, DDR2, 低功耗移动DDR (LPDDR),和1.8 V/3.3 V SDR DRAM存储器控制器,以及多种接口.MPC5125目标应用在工业网络网关(路由器)和转换器,HVAC中央管理系统,POS终端,智能医院和远程医疗网关以及消防和告警监视系统等.本文介绍MPC5125主要特性,功能方框图,以及TWR-MPC5125 MPU开发模块主要特性,方框图以及元件布局图.

　　MPC5125主要特性:

　　●e300 Power Architecture的处理器（的MPC603e增强版本），操作速度达到400兆赫

　　●低功耗设计

　　●显示接口单元

　　●DDR1，DDR2内存，低功耗的移动DDR（LPDDR），1.8 V/3.3 V特别提款权DRAM内存控制器

　　●32 KB的片上SRAM

　　●ULPI标准的USB 2.0 OTG控制器接口

　　●DMA子系统

　　●灵活的多功能外部存储器总线（教统局）接口

　　●NAND闪存控制器（NFC）技术

　　●LocalPlus接口（LPC）

　　●10/100Base以太网

　　●支持MMC / SD / SDIO卡主控制器（兼容SDHC）

　　●可编程串行控制器（PSC）

　　●集成电路（I2C）通信接口

　　●控制器区域网络（CAN）

　　●J1850字节的数据链路控制器（BDLC）接口

　　●内置的实时时钟（RTC）

　　●片上温度传感器

　　●集成电路识别模块（IIM）

　　MPC5125目标应用:

　　现场总线到以太网网关

　　机器人

　　工业网络网关（路由器）和转换器

　　高端照明控制

　　消防及报警监控控制器

　　中央空调管理系统

　　数字标牌

　　销售点终端

　　医院床的控制

　　智能医院和远程医疗网关

图1.MPC5125简化方框图

　　TWR-MPC5125 MPU模块：

图2.TWR-MPC5125 MPU模块外形图

图3.TWR-MPC5125 MPU模块方框图

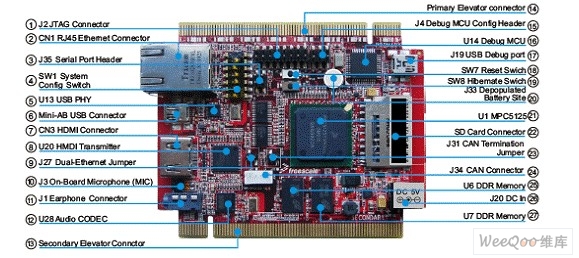

图4.TWR-MPC5125 MPU模块元件布局图(顶层)



参考文献:

[1]. MPC5125 datasheet https://www.dzsc.com/datasheet/MPC5125_2030360.html.
[2]. MPC603e datasheet https://www.dzsc.com/datasheet/MPC603e_1032385.html.
