升压DC/DC转换器—XC9128/XC9129

     XC9128/XC9129系列是能使用陶瓷电容, 0.2Ω内置N-沟道驱动器三极管及0.2ΩP-沟道同步整流开关三极管的升压同步整流DC/DC转换器。通过降低内置三极管的低通态开路电阻使输入电流能达到1.0A。实现了高效率, 安定地驱动电流。

　　当负载为1kΩ时,输入电压从0.8V开始工作,当负载为33Ω时,输入电压从0.9V(设定为VOUT=3.3V时)开始工作,因此只需使用1组碱性电池即可工作。

　　调谐频率高达1.2MHz,能选择小型电感,还可从低电压开始升压,适合各种可携带产品。

　　内置输出电压为0.45V(±0.01V)的参考电源和外置电阻,可以在1.8V～5.3V的范围内任意设定输出电压。

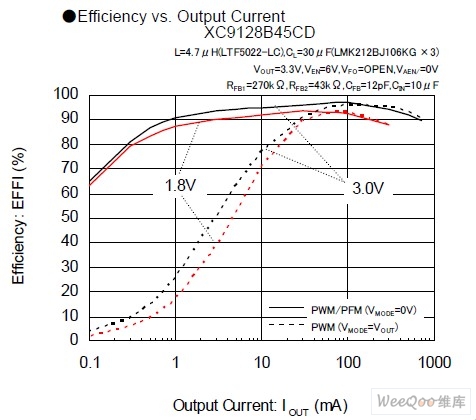

　　使用模式选择端子,可以选择PWM控制或PWM/PFM自动切换控制,在选择PWM/PFM自动切换控制的情况下,当负载电流小时,调谐损耗小的PFM控制开始工作;当负载电路大时,自动地向PWM控制过渡,以此实现了整个负载区域的高效率。

　　此外,内置了自动向PWM控制和PFM控制平稳过渡的电路,降低整个负载区域的输出纹波。

　　特点：

　　电路框图：
