一般情况下，可以用一个现有的振荡器，为一个UART产生一个波特率时钟。振荡器频率必须作分频，而分频会带来波特率误差。表1表示当用一个8 MHz晶振和一个普通的二进制分频器生成波特率时，产生误差的百分比。本例中的系统可以获得一个比波特率快16倍的时钟。

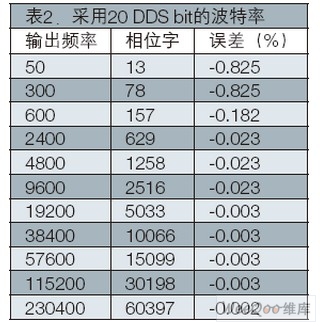

当示波器频率不相匹配时，波特率设置中的误差会增加。此时，可以增加一个工作在18.432 MHz的振荡器，以尽可能减小误差率。另外，可以采用DDS（直接数字综合）方法，以较高波特率使用相同振荡器，从而降低误差（表2）。
参考文献1中描述了基本的DDS操作原理。本设计采用了一种较简单的DDS版本，只有一个方波输出（图1）。
欲了解更多信息，请点击：.pdf
