利用电流源DAC AD5410 提供4mA 至20mA 输出简化解决方案

     电路功能与优势

　　本电路利用单通道、12 位、串行输入、4 mA至20 mA电流源DAC AD5410，提供4 mA至20 mA输出。它只需用产品AD5410，所需外部元件只有电源引脚和基准输入上的去耦电容，以及用于开漏故障输出的上拉电阻。当输出端丧失兼容电压或AD5410 温度过高时，开漏故障输出会予以警示。这种实施方案具有很高的集成度，可节省成本和电路板空间。本电路非常适合工业控制应用中的可编程逻辑控制器(PLC) 和分布式控制系统(DCS)。

图1. AD5410 的连接图

　　电路描述

　　AD5410是一款低成本、高度集成的12 位数模转换器，提供可编程电流源输出，针对工业过程控制应用的要求而设计。电流输出可通过编程设置为4 mA至20 mA、0 mA至20 mA或0 mA 至24 mA。AD5410 内置一个5 V、10 ppm/°C（值）基准电压源，从而可以进一步节省成本和电路板空间。该电路采用24 V的AV DD额定电源电压工作；不过，AD5410 能够以40 V的AVDD电源电压工作。该器件含有4.5 V片内稳压输出（DVCC引脚），能够提供5 mA源电流，可以用作上拉电阻的端电极，或者为数字电路供电，从而无需产生逻辑电源电压。图2显示，该电路在25°C环境温度时的典型值为0.011%。

　　本电路必须构建在具有较大面积接地层的多层电路板上。为实现性能，必须采用适当的布局、接地和去耦技术。

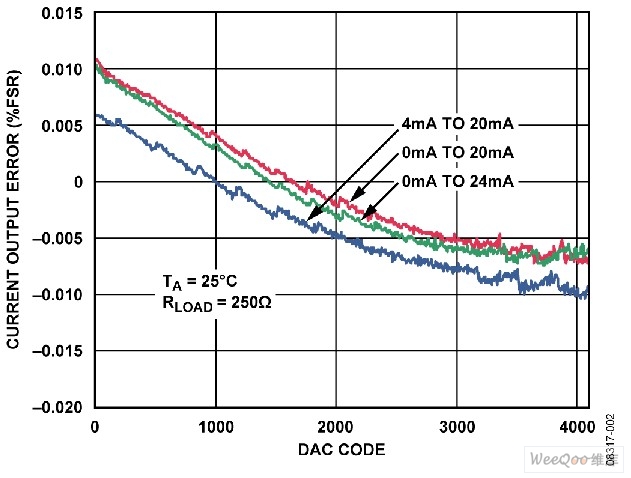

图2.电流输出
