嵌入式GPRS数传设备（DTU） 在远程监控系统中的应用

　　电梯运行远程监控系统中的应用

　　值此以CAN—bus接口嵌入式无线数传设备ZWG-23C型为例说明。

　　*ZWG-23C具有CAN-bus接口的GPRS嵌入式无线数传设备(DTU)。它可以很方便地接入到CAN BUS网络中，在不需改变原有硬件结构的前提下为CAN-bus网络提供远程无线通信接口，实现CAN-bus网络与远程计算机之间的数据通讯。其特点：用户无需详细了解CAN网络知识，可支持CAN2.0A、CAN2.OB协议和支持透明转换，内置CAN控制器、CAN收发器，其工作温度范围为-20℃—+70℃，而CAN-bus支持51000Kbps共15种标准波特率,帧流量可达400帧/秒。

　　*在电梯运行远程监控系统中的应用。如今电梯的安全使用及管理将直接关系到人民的生命财产安全，所以电梯系统的安全、规范和科学化管理势在必行。而电梯控制系统通常使用CAN-bus总线进行通信,具有CAN-bus接口的ZWG-23C可以方便的接入CAN bus网络中，实现电梯运行远程监控方案(见图2所示)，该系统具有如下优点：能让电梯生产厂商在管理中心足不出户随时了解电梯的运行状况，便于电梯后期的维护；当地电梯通过GPRS及时将电梯所有故障(如：电梯停电、冲顶、撞底、超速等)主动发送到管理机上 维修人员可以及时处理险情；在全国范围内联网监控所有出产的电梯，对销售和市场情况了如指掌。图1为具有CAN-bus接口的嵌入式GPRS数传设备(DTU) ZWG-23C型作为电梯安全控制系统应用示意图。

图1为嵌入式GPRS数传设备(DTU) ZWG-23C型作为电梯安控系统应用示意图

　　嵌入式（智能型）无线测控设备的应用

　　以嵌入式无线测控设备ZWG—5311L型为例说明

　　*该ZWG—5311L型可用于各种物理信号的测量，并将测量结果通过GPRS通信方式发送至远程数据中心。可以轻松实现远程数据采集功能，节省大量人力物力和宝贵的时间。其特性为：有对电流、电压、电阻、温度、压力等丰富的采集方式；可设置采样值触发上线、定时上线等灵活的上线机制；具有对GPRS数据报警、短信报警等多重报警方式；为5V—35V宽范围供电，双电源冗余的高可靠电源与<1mA低功耗休眠电流；支持本地、远程和短信配置而且配置便捷。

　　*在石油管线远程监控系统中的应用

　　石油生产及输送设施是国家的命脉，但是却一直被不法分子窃取破坏，造成了很大的生命和财产损失。所以对石油设施的安全监控成为政府和企业的当务之急，以往的监控需要耗费大量人力进行巡检，而且还存在反应不及时、易漏检的问题。采用远程监控设备后，相关工作人员可以实时了解到各个节点的信息，比如压力、温度等参数。并且可以在远程监控设备中设置报警值，如果管线出现异常情况，设备将启动报警机制，监控中心的计算机会收到相应的报警数据包，同时工作人员的手机也会收到相关的报警短信，大大的提高了系统的可靠性。此外该设备还具有低功耗休眠的功能，完全适合野外电池供电的场合。该系统同样适用于城市供水、供暖等系统。图3(a)为石油管线远程监控系统示意图.

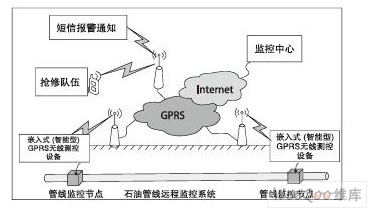

图3(a) 为石油管线远程监控系统示意图

　　*在城市输水管道的无线水压监测系统应用实例

　　对城市输水管道进行监控。一旦管道出现破损，时间判断出管道受损位置及指示维修队伍立即赶到现场。如下图3(b)，在每个井内安装一个监测水压的无线设备，除了正常向数据中心水压数据外，一旦水压超过预定上限值或低干预定下限或是变化超过预定时，立即报警。图3(b)为输水管道的无线水压监测系统应用示意图。

图3(b) 为输水管道的无线水压监测系统应用示意图
