巧用拉电流、灌电流电路配置电流镜像器或放大器

　　在工业电流控制回路中使用的4-20mA发射器可以用需外接电源的电流源、无需外接电源的远程电流吸收器、或其它几种I/O组合来实现。

　　对这些应用来说，高电流镜像器是一个有用的模块，我们可利用它转换发射器的类型或实现用于扩展回路长度的中继器。这里给出两个电路实例，一个是输入输出均为拉电流的电流镜像器(图1a)，另一个是输入输出均为灌电流的电流镜像器(图1b)。

　　这两个电路架构类似但性能稍有不同。通过改变电路输入或输出部分的接法，也可以实现输入为拉电流输出为灌电流的镜像器和输入为灌电流输出为拉电流的镜像器。

　　这些电路的输出阻抗范围为100兆到1000兆欧姆，电流镜像由匹配电阻的匹配决定(对图1a来说)。例如，使用电阻匹配度为0.1%的电阻，镜像相当于10比特分辨率。在一定数值范围内，电流传感匹配电阻的数值对镜像没有影响。图中所显示的电阻值(30.1 Ω)具有某种随意性，你可以通过增加输入衰减和增加工作电压来增大该电阻值。

　　由于MAX4123的电压偏移量(600μV)比图1a中使用的MAX4236的偏移量(20μV)大，对于图中给出的传感电阻值，图1b电路在满量程时增加了10比特LSB(有效位)的偏移不确定度。可使用较高阻值的传感电阻降低这个不确定度。

　　这两个电路可正常工作的电压范围为4V，因为所使用的输出元件不同，图1a电路的工作电压稍低(90V)。可通过改变电流传感电阻的比值来调节这两个电路的电流增益，把它们配置成电流放大器。

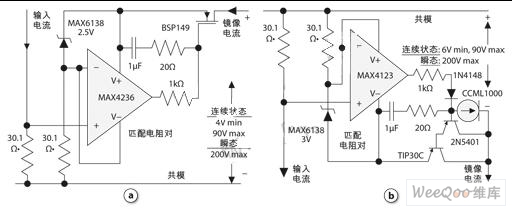

　　图1a. 输入输出均为拉电流的单位增益电流镜像器, 图1b. 输入输出均为灌电流的单位增益电流镜像器
