Sipex系列电荷泵白光LED驱动器

　　Sipex系列的用于可拍照移动电话白光LED闪光灯的电荷泵驱动器的技术参数如表所示。白光LED的正向电压UF，因不同厂家和不同 批次会在3～4V之间变化，这样就使得电荷泵成为应用广的驱动器。由于电荷泵可以产生高于电池输出的电压，其性价比也成为同 类产品中的。如果设计时不需常亮模式的低电流（280mA）白光LED闪光灯驱动，采用SP6682或SP6683可以构成性价比非常高的方 案。对于其他应用可以在SP6685和SP6686之中选择。这两个器件的设计思路相同，只是其闪光电流不同，SP6685为780mA， SP668*00mA。

　　表 用于可拍照移动电话闪光LED的电荷泵驱动器的技术参数

　　Sipex系列产品的主要优点如下。

　　①高效的电流调整方案。由于白光LED是电流器件，因雨使用电压调整无法克服其由于生产工艺原因造成的批与批之间UF，的差异， 进而会影响到发光强度的不同。

　　②1.2MHz或2.4 MHz的工作频率，减小了电荷泵芯片的尺寸和纹波噪声，减小了外部电容的容量和尺寸（3个），占用更小的PCB面积 。

　　③内置开关选择切换闪光与常亮模式，采用2个电阻分别控制闪光与常亮模式下的电流。

　　④关机控制。

　　⑤低于20μA的静态电流。

　　⑥根据电池电压自动切换1倍压模式和2倍压模式升压比率。

　　⑦具有软启动、过压过流和过温保护功能。

　　⑧SP6685和SP6686均为3mm×3mm DEN封装。

　　需要780mA或以下的闪光电流时可以选择SP6685，而需要400mA或以下的闪光电流时可以选择SP6686来降低nJ体成本。对于更小电流的应用只需 选用小的电容值。这就意味着，可以在准各投产的阶段来决定在可拍照移动电话里使用哪种芯片。

　　SP6685是一种恒定电流电荷泵，主要用于驱动数码相机和摄像手机中的白光LED闪光灯，也可用于驱动摄像机中的断续高亮度照明灯c该电荷泵 可以设定二种不同的恒定电流值，用以分别驱动照相机闪光灯和摄像机照明灯。SP6685可以自动转换升压和降压工作状态，并可确保白光LED的 工作电流与正向电压无关。因为由SP6685构成的电路的电流所需用的基准电压很低（50mV），故可以选用电阻值很小的表面贴装电阻器。在闪 光状态下该电荷泵的输出电流可达700mA，它也可通过PWM方式调整输出电流，以满足摄像机断续照明的要求。该电荷泵的工作频率为 2.4MHz。在关断状态下，该电路的电流只有1μA。此外，该电路还具有非常完善的保护功能，如输出过电压保护、输出电流保护和过热保护等 。

　　（1）引脚功能

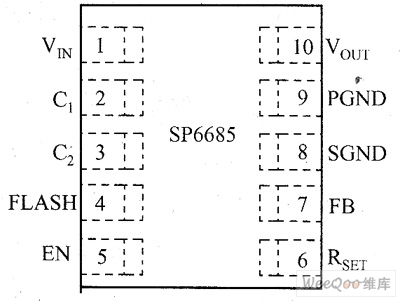

　　SP6685采用可节省空间的10引脚DEN封装，其引脚排  VIN列如图所示。各引脚的功能如下所述。

　　1引脚VIN：电荷泵输入电压引脚。该引脚应接大于1μF的去耦陶瓷电容器。为了提高去耦效果，实际布线时，去耦陶FLASH瓷电容器应当尽量 靠近VIN引脚。

　　2、3引脚C1，C2：外接浮置电容器的二个接入引脚，使用时应外接1μF陶瓷电容器。电容器应当尽量靠近C1、C2。

　　4引脚FLASH：触发闪光和断续照明状态转换的逻辑输入端。在断续照明状态下，反馈引脚（FB）电压稳定在内部50mV基准电压。在闪光状态下 ，通过改变RSET引脚到地之间的电流设定电阻器RET，可以改变反馈引脚（FB）的基准电压。在断续照明工作状态下，可以根据白光LED所需的 电流选择外接电流采样电阻器RSENSE的阻值。在闪光状态下，为了防止器件过热，闪光持续时间应当限制在200ms以内。

　　5引脚EN：关断控制输入引脚。在正常工作状态下，EN引脚应接到VIN引脚上；在关断状态下，EN引脚应当接地。

　　6引脚RSET：闪光灯电流设定引脚。通过在该引脚与地之间接一只电阻器来设定闪光灯电流。该电阻器可根据下式设定反馈电压UFB，从而调整 恒定电流值。

　　UFB＝（1.26V／RSET）×11.2kΩ

　　7引脚FB：电流控制回路反馈输入引脚。该引脚应直接接电流采样电阻器。

　　8引脚SGND：内部控制电路接地引脚，控制电路的工作电流由该引脚返回电源地端。

　　9引脚PGND：功率接地引脚。浮置电容器的电流由此引脚返回。

　　10引脚VOUT：电荷泵输出引脚。为了减少输出纹波，该引脚应外接1μF以上的电容器，该电容器的容量越大，输出电压的纹波越小。

　　（2）主要技术特性

　　SP6685的主要技术特性如下。

　　①工作电压为2.7～4.3V。

　　②输出脉冲电流（闪光）为1A。

　　③输出连续电流为0.4A。

　　④FB引脚的基准电压（闪光）为150mV。

　　⑤FB引脚的基准电压（断续照明）为50mV。

　　⑥FB引脚的电流为0.5μA。

　　⑦关断电流为1μA。

　　⑧EN、FLASH引脚的逻辑低电平为0.4V。

　　⑨EN、FLASH引脚的逻辑高电平为1.3V。

　　⑩EN、FLASH引脚的电流为5μA。

　　（1）过热关断温度为145℃。

　　（12）输出电压开通时间为250μs。

　　（13）存储温度为－65～＋150℃；工作温度为－40～＋85℃。
