嵌入式单总线控制器设计

　　摘 要：以数字式温度传感器DS1820为例，介绍了单总线器件的工作原理，详细分析了单总线器件的通信时序。微处理器与单总线器件通信时必须关闭中断，造成系统实时性差。对此提出了采用VHDL语言设计嵌入式单总线控制器的方法。给出了基于VHDL的嵌入式单总线控制器的软硬件设计及仿真波形。该控制器的功能已在MAX+plusII平台上仿真实现，能够产生DS1820的通信时序。

　　DS1820是美国DALLAS公司生产的一种单总线(1-wire)数字温度传感器，采用1-wire总线通信协议。具有独特的单总线通信方式以及较高的测量，从而获得了广泛应用。参考文献[1]详细介绍了DS1820的基本原理和通信时序，提出由单片机的I/O端口模拟单总线时序来控制 DS1820的方法[1]。参考文献[2]更进一步地将DS1820测量温度的分辨率由0.5 ℃提高到了0.1 ℃。将DS1820应用于不同领域，同样取得了较好的效果[3-5]。上述文献在使用DS1820时均采用微处理器作为总线主机，利用微处理器的I/O端口，用软件模拟单总线时序，实现与DS1820的通信。因为1- wire器件对总线时序要求严格，因此，为了保证与DS1820的可靠通信，微处理器需要采用关闭中断的办法，以防止操作时序被中断服务所破坏。这种方法增加了软件的设计难度，影响了系统的实时性[6]。

　　VHDL作为电子设计主流硬件描述语言，采用了层次化设计方式，具有电路行为描述能力强、灵活、通用、运算速度快的特点，能够较容易地实现时序逻辑控制 [7]。以数字温度传感器DS1820为例，设计一个基于VHDL的单总线控制器，实现与DS1820的通信。本文介绍的单总线控制器，有较强的可扩展性，可以连接多种单总线器件，且微处理器可以不用被迫关闭中断，满足实时性严格要求的应用。

　　1 DS1820简介

　　1.1 DS1820内部结构

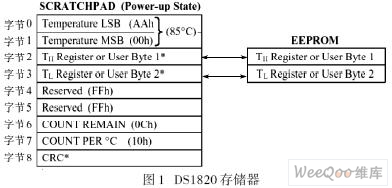

　　DS1820主要由4部分组成：64 bit光刻ROM、温度敏感器件、高速暂存存储器和温度报警触发器TH、TL。64 bit光刻ROM保存DS1820的64 bit的ROM编码。高速暂存存储器包含9个连续的字节，存放测得的温度(补码)、TH和TL的拷贝、计数器余值和CRC校验等数据，其结构如图1所示。所有数据均以有效位在前的方式读写。

　　DS1820可以采用寄生电源的方式供电，在信号线为高电平的时间周期内，把能量储存在内部电容器中，在信号线为低电平期间，由存储在电容器内的电荷供电。DS1820工作时信号线须接4.7 kΩ的上拉电阻，以保证信号线有足够的驱动能力。

　　1.2 DS1820时序及工作方式

　　DS1820时序如图2所示，时序波形的电平分为3种类型：主机作用的高低电平、DS1820输出的高低电平和由上拉电阻拉起的高电平(后2种情况主机释放信号线)。DS1820闲置时信号线应保持高电平。对DS1820的任何操作(读、写、复位等)都是由主机对信号线由逻辑高电平拉至低电平开始。

　　由时序图可知，单总线的通信协议由6种信号类别组成：复位脉冲、存在脉冲、写0、写1、读0、读1。所有这些信号除了存在脉冲之外，均由总线主机产生。

　　主机通过单总线对DS1820的操作必须首先由ROM操作命令之一开始。现以单总线只挂接一个DS1820，读取温度数据为例，其工作过程如下：

　　(1)主机产生复位脉冲，DS1820返回响应脉冲;

　　(2)主机写入Skip ROM(CCH，跳过ROM)命令，该命令为5种ROM操作命令之一;

　　(3)主机写入温度转换(44H)命令;

　　(4)主机再次产生复位脉冲，DS1820返回响应脉冲;

　　(5)主机写入Skip ROM(CCH，跳过ROM)命令;

　　(6)主机写入读暂存存储器命令(BEH);

　　(7)读暂存存储器的温度数据。

　　2 控制器设计

　　2.1 控制器结构

　　控制器结构如图3所示，控制器由4部分组成，即逻辑控制、单总线时序控制、数据缓存和计数器。逻辑控制部分用于实现与CPU的通信，D0～D7为8位双向数据线，EN为启动信号，下降沿有效。A1、A0为地址信号，其组合决定控制器的工作状态。A1A0=00，控制器对DS1820执行复位操作;A1A0=01，控制器执行写入操作;A1A0=10，控制器执行读出操作。控制器由外部提供200 kHz的时钟信号CLK，产生5 μs的计数周期，控制器以5 μs为一个时间片形成DS1820的读写时序。计数器的计数输出值控制读写周期。单总线时序控制部分的主要功能是产生单总线的读写时序，并向DS1820 输出控制命令，读出DS1820测得的数字温度值及其他输出信息。

　　2.2 读写时序的实现

　　DS1820要求引脚驱动必须是漏极开路引脚，控制器用三态门与DS1820连接，如图4所示。其中ctrl为三态门控制信号，当ctrl=0时输出信号，ctrl=1时输入信号。控制器采用5 μs作为基本计时单位，可以保证DS1820时序关系有一定的余地。

　　写字节部分VHDL代码：

　　PROCESS(cq)—输出1 bit

　　SIGNAL cout：STD_LOGIC_VECTOR(2 DOWNTO 0);

　　VARIABLE di：STD_LOGIC;

　　BEGIN

　　ctrl<=‘0’;

　　IF(cq>=“0000” AND cq<=“0010”)THEN

　　di：=‘0’;——拉低输出电位10 ms

　　ELSIF(cq>“0010”AND cq<“1110”)THEN

　　di：=rq; ——取发送移位寄存器的输出位

　　ELSIF(cq>=“1110”)THEN

　　di：=‘1’;cout<=cout + 1;

　　END IF;

　　dqo<=di;

　　END PROCESS;

　　PROCESS(cout) —计数

　　SIGNAL f：STD_LOGIC;

　　IF cout=“111” THEN

　　f<=‘0’;—8位输出结束，停止计时

　　ELSE f<=‘1’;

　　END IF;

　　END PROCESS;

　　3 仿真波形

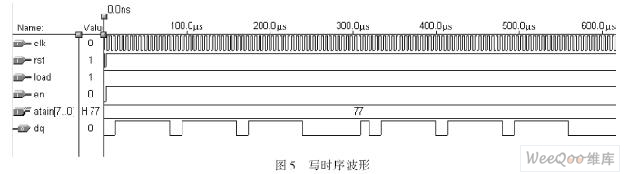

　　控制器的VHDL程序在MAX+plusII平台编译通过，并获得了正确的复位、读、写时序。图5为写时序波形，写入77H字节。每次写入新的bit前，控制器将总线电平拉底10 μs。

　　基于VHDL的嵌入式DS1820控制器，具有转换速度快、高、通用性好等优点。同时，嵌入软核的FPGA可以分担许多微处理器的工作，降低系统对 CPU实时性的要求，也降低了软件开发的难度。本文虽然是针对DS1820设计的控制器，但由于单总线通信协议的通用性，也可以用于其他单总线器件。
