基于USB-JTAG接口转换的嵌入式系统Flash编程

　　摘要：对Flash编程是许多嵌入式系统开发中必要的一环,传统的开发工具通常支持的是并口或串口,而随着计算机接口的单一化,即插即用的USB接口得到了广泛的应用。本文介绍了JTAG接口标准用于Flash编程的方法,并实现USB接口到JTAG接口的转换模块的硬件设计和协议转换,从而以PC机USB接口模拟JTAG接口的编程时序,利用嵌入式处理器的JTAG接口对Flash进行在线编程。

　　1 引言

　　在嵌入式系统的设计中，为了提高执行速度和系统的可靠性，操作系统和应用程序的软件代码一般都固化在非易失性存储器中，如ROM，EPROM，EEPROM 和Flash。其中，Flash以其可擦写次数多、存储速度快、容量大及价格便宜等优点在嵌入式领域得到广泛的应用。

　　在嵌入式系统的开发阶段，要进行大量的程序调试，这也就意味着这要对Flash 进行反复的擦写。因此，如何对Flash 编程，成为许多嵌入式系统开发中必要的一环。在这种背景下，利用JTAG 边界扫描结构访问芯片成为一种对嵌入式系统Flash 编程的途径。另一方面，传统的开发工具中大多支持的是并口或串口，但现在的计算机上接口越来越单一，很多主板都不再支持并口、串口，即插即用的USB 接口却因为其速度快，使用方便而得到了广泛应用和关注。本文介绍了一种符合嵌入式和计算机发展趋势的Flash 编程方案，即基于USB 到JTAG 接口转换的嵌入式系统Flash 编程。

　　2 JTAG 测试原理

　　JTAG (Joint Test Action Group)是1985 年制定的检测PCB 和IC 芯片的一个标准，1990年被修改后成为IEEE 的一个标准，即IEEE1149.1-1990。通过这个标准，可对具有JTAG 口芯片的硬件电路进行边界扫描和故障检测。

　　2.1 管脚定义

　　JTAG 接口主要包括TCK、TMS、TDI、TDO 和可选的TRST#等管脚。各管脚的功能定义如下：

　　(1) 测试时钟输入 TCK。为TAP 控制器和各个寄存器提供时钟基准。TCK 与系统时钟相互独立。

　　(2) 测试模式选择 TMS。在TCK 的上升沿时刻，TMS 的状态决定了TAP 控制器的下一个工作状态；

　　(3) 测试数据输入 TDI。指令和数据寄存器的串行数据输入端，在TCK 的上升沿时刻采样。

　　(4) 测试数据输出 TDO。指令和数据寄存器的串行数据输出端，在TCK 的下降沿时刻移出。

　　(5) 测试复位输入 TRST#。可选信号，低电平有效，提供TAP 控制器的异步初始化信号。

　　2.2 TAP 控制器

　　TAP 控制器是一个具有16 种状态的有限状态机，每一种状态的转换都是由TCK 和TMS 来触发的，TCK 上升沿时刻TMS 的值决定了TAP 的下一个工作状态。测试数据和指令的传输、执行都必须在TAP 控制器进入相应的状态后才能进行。

　　2.3 边界扫描寄存器

　　JTAG 标准定义了一个串行的移位寄存器。寄存器的每一个单元分配给芯片的相应引脚，每一个独立的单元称为BSC(Boundary-Scan Cell)边界扫描单元。这个串联的BSC 在IC内部构成JTAG 回路，所有的BSR(Boundary-Scan Register)边界扫描寄存器通过JTAG 测试激活，平时这些引脚保持正常的功能。

　　2.4 指令系统

　　JTAG 接口的指令用于控制测试电路进行各种操作。JTAG 接口的指令系统包括基本指令和扩展指令，JTAG 兼容的芯片至少要包含下列指令：

　　(1) BYPASS 指令：选择旁路寄存器连接TDI 和TDO，在TDI 和TDO 之间提供一条长度短的串列路径，这样允许测试资料可以快速的通过。

　　(2) SAMPLE/PRELOAD 指令：采样/预加载数据指令，用于采样芯片管脚信号或预加载数据以控制输出管脚。

　　(3) EXTEST 指令：片外电路测试指令，用于测试芯片间的互连，这是通过JTAG 口对Flash 进行编程的指令。

　　2.5 BSDL 边界描述语言

　　BSDL(boundary scan description language)边界描述语言是硬件描述语言VHDL 的一个子集，是对兼容JTAG 接口的芯片的边界扫描特性的描述，主要用来沟通边界扫描器件厂商、用户与测试工具之间的联系。它主要描述了芯片的JTAG 指令系统、BSC 与芯片管脚的对应关系等特性。

　　3 应用实例

　　在本设计中，采用基于 USB-JTAG 接口转换的嵌入式系统Flash 编程，其系统连接方式如图1 所示。

　　图 1 系统连接方式

　　JTAG 电缆一端连接主机的USB 接口，另一端连接目标板上的JTAG 接口，通过电缆上的USB-JTAG 接口转换模块实现协议转换。目标板上的Flash 由地址、数据和控制总线挂接到兼容JTAG 的嵌入式处理器上，在这种连接方式下，只需要控制嵌入式处理器模拟Flash 的编程时序，便可对Flash 进行在线编程。

　　3.1 硬件设计

　　(1) 接口转换模块设计

　　USB 到JTAG 的接口转换采用FTDI 的FT2232 芯片，其工作频率可达6M，电路设计如图2 所示。

　　图 2 USB-JTAG 接口转换电路

　　(2) 嵌入式处理器

　　本设计中处理器采用 IBM PowePC405GP。PPC405GP 是一款基于RISC 精简指令集的32 位嵌入式处理器，频率为266 MHz。在数据手册和BSDL 描述文件中可知其指令寄存器长度为7 bit，数据寄存器边界扫描链长度为357 位。

　　(3) Flash

　　本设计中Flash 采用Intel 的28F320J3A110，大小为32 Mbit，有х8 和х16 bit 两种位宽模式，在系统中配置成х16 bit 模式。该Flash 符合CFI 规范，只需按一定时序向特定地址写入特定的指令序列，即可启动内部状态及，使其自动完成要求的内部操作。其部分指令序列如下表所示。

　　3.2 软件设计

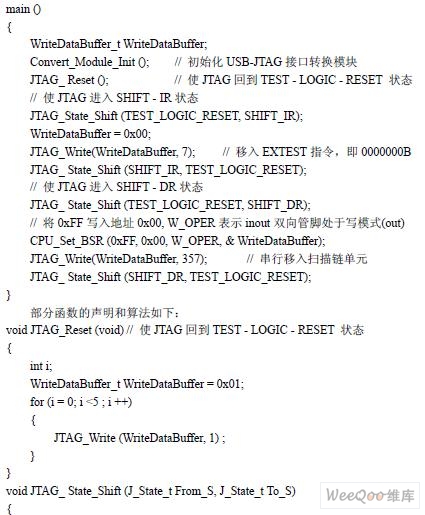

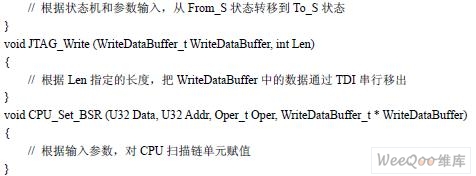

　　对Flash 的编程包括读、写、擦除等操作，根据写入不同的指令序列实现相应的功能。程序首先要初始化USB-JTAG 接口转换模块，然后使JTAG 进入Run-Test-Idle 状态。分别读取并校验JTAG 芯片和Flash 芯片的ID，再将指定的指令序列写入Flash 完成操作。根据PowerPC 405GP 的BSDL 描述文件，该处理器有357 个扫描链单元，包括地址单元，数据单元和一些控制单元等，应分别控制每一个单元，使其工作在正常的状态下，为了操作方便，需要对这部分函数进行必要的封装。以进行读操作为例，部分的程序算法如下。

　　3.3 性能

　　影响Flash 编程性能的主要因素有边界扫描链的长度、JTAG 的时钟频率、数据宽度，Flash 的操作周期数等。以本设计为例，嵌入式处理器IBM PowerPC 405GP 的边界扫描长度为357，Intel 28F320J3A110 Flash 的位宽为16 bit，容量为32 Mbit，采用两片Flash 进行位宽扩展，则数据宽度为32 bit，容量为64 Mbit，JTAG 时钟为6 MHz，对整片Flash 编程的性能如下表所示：

　　4 结论

　　在嵌入式系统的开发过程中，使用 JTAG 接口对Flash 进行在线编程不需要其它附加设备的支持，降低了系统开发的成本，而且简单可行，速度较快，程序扩展简单，符合嵌入式发展的趋势。而且随着USB 接口越来越广泛的应用，研究基于USB-JTAG 接口转换的嵌入式系统Flash 编程对嵌入式产品的开发和调试具有重要意义。
