PROTEL SCH转为POWERPCB网表步骤及ECO步骤

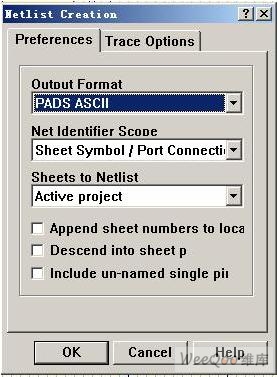

　　1.在PROTEL99SE主菜单Designcreate Netlist;Output Format处默认为PROTEL,改选PADS ASCII;点OK确认，输出AAA.PRT，AAA.NET二个文件，AAA为文件名，如下：

　　AAA.PRT

　　*PADS-PCB*

　　*PART*

　　C1 CAPE6/2.5

　　C2 CAPE6/2.5

　　C3 0603C

　　C4 0603C

　　C5 0603C

　　*END* AAA.NET

　　*PADS-PCB*

　　*NET*

　　*SIGNAL* A0

　　U4.69 U5.37

　　*SIGNAL* A1

　　U4.70 U5.36

　　*END*

　　2.将上面文件制作成下面文件，红色不变为固定格式，蓝色绿色部分分别COPY到下面对应位置

　　!PADS-POWERPCB-V3.5-MILS!

　　*PART* ITEMS

　　C1 CAPE6/2.5

　　C2 CAPE6/2.5

　　C3 0603C

　　C4 0603C

　　C5 0603C

　　*NET*

　　*SIGNAL* A0

　　U4.69 U5.37

　　*SIGNAL* A1

　　U4.70 U5.36

　　*END*

　　3.建立一个文本文档AAA.TXT,将上面内容COPY去，另存为AAA.ASC，保存类型改为“所有文件”，如下图：

　　4.在POWERPCB中建立对应的封装Decal,在FilesImport导入刚作好的AAA.ASC文件即可

　　5.若PROTEL有更改，须重新制作AAA.ASC网表，在POWERPCB中用TOOLSCompare/ECO Tools 按下图

　　设置生成AAA.ECO文件，用Import导入即可，注导入时须打开ECO模式
