发报机／接收机的隔离

　　同时在一条天线上使用发报机和接收机时，出现的一个问题就是隔离接收机输入和发报机输入。即使是一个较弱的发报机，如果它的能量允许其影响接收机的输人电路，也会烧毁接收机的输入。一种解决方法就是用一种发送／接收（T／R）继电器。但是这种方法要依赖一个电动机械设备，这样会增加它本身的问题（至少是它的可靠性）。

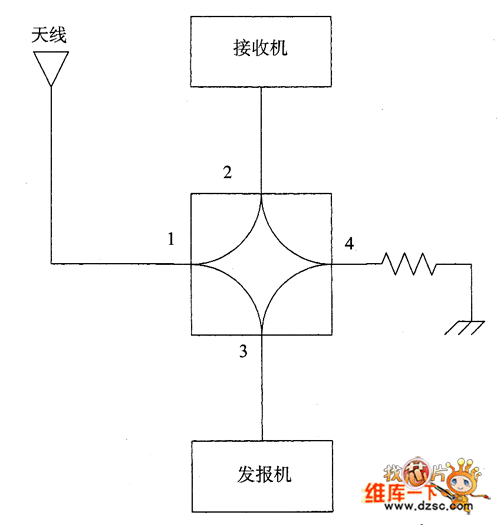

　　图1 混合耦合器作为发报机／收信机的转换开关

　　图1显示的是一种利用混合耦合器解决T／R问题的方法。在这个电路中发报机输出和接收机输人连接在混合设备相对的端口上。这样，发报机的能量就不会影响到接收机的输入。

　　这种天线连接在与发报机端口和收信机端口相邻的端口上。天线上的信号由端口1流向端口2到达收信机的输入。另一方面，发报机的能量进人端口3，被分为相等的两部分.一半能量由端口3流向端口和天线，一半能量有端口3流向端口4和虚拟负载。

　　这种配置有一个问题：因为一般的能量流向负载，所以对于天线来说可用的能量有3dB的衰减。一种解决方法如图2所示。在这个配置中第二个天线连接在虚拟负载的位置。通过间距和相位的调整，利用同样的天线可以制作各种方向的模式。

　　图2 连接两条天线的T／R转换器

　　如果混合本身没有产生相移，则激发天线的信号的相对相移由混合器到天线的传输距离决定。当两条传输线的长度相等时，出现0°的相移。当一条传输线的传输长度比另外一条长半波长度时，就会产生180°的相移。这两种相对相移的关系是两种非常流行的相控阵天线构造的基础。
