PIE中断向量的映射方式

　　在F281x DSP中采用外设中断扩展模块（Peripheral Interrupt Expansion，PIE）解决上述问题。外设中断扩展模块实质上是将中断向量表范围扩展，使得96个可能产生的中断都有各自独立的29位入口地址。这样，在扩展模块的作用下就会加快中断的响应时间。为了使用PIE，用户必须重新定位中断向量表到Ox 00 0D00地址（如表所列），该地址是一个可变地址空间，在使用前必须初始化。

　　C28xx器件中，中断向量表可以映射到5个不同的存储空间。在实际应用中，FZSxx只使用PIE中断向量表映射。中断向量映射主要由以下位／信号来控制。

　　该位在状态寄存器1（ST1）的位3，复位后值为1。可以通过改变ST1的值或使用SETC／CLRC VMAP指令改变WMAP的值，正常操作该位置1。

　　MOMIMAP该位在状态寄存器1（ST1）的位11，复位后值为1。可以通过改变ST1的值或使用SETC／CLRC MOMIMAP指令改变MOMIMAP的值，正常操作该位置1。MOMIMAP＝0为厂家测试使用。

　　MP／MC 该位在XINTCNF2寄存器的位8。对于有外部接口（XINTF）的器件（如F2812），复位时XMP／MC引脚上的值为该寄存器位的值；对于没有外部接口的器件（如F2810），XMP／MC内部拉低。器件复位后，可以通过调整XINTCNF2寄存器（地址为0x000O 0B34）改变该位的值。

　　ENPIE  该位在PIECTRL寄存器的位0，复位的默认值为0（PIE被屏蔽）。器件复位后，可以通过调整PIECTRL寄存器（地址为0x00O0 0CE0）改变该位的值。

　　依据上述控制位的不同设置，中断向量表有不同的映射方式，如表1所列。

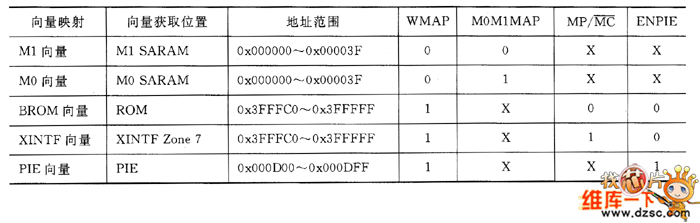

　　表1 中断向量表映射配置表

　　Ml和MO向量表映射保留，只供TI公司测试使用。当用其他向量表映射时，MO和M1存储器作为RAM使用，可以随意使用而没有任何限制。复位后器件默认的向量映射如表2所列。

　　表2 复位后中断向量表映射配置表

　　复位程序引导（Boot）完成后，用户需要重新初始化PIE中断向量表，应用程序使能PIE中断向量表，中断将从PIE向量表中获取向量。当器件复位时，复位向量总是从向量表中获取。复位完成后，PIE向量表将被屏蔽，相应的中断向量分配如图1所示，重新分配方法如图2所示。PIE中断向量的映射关系和中断向量表分别如表3和表4所列。

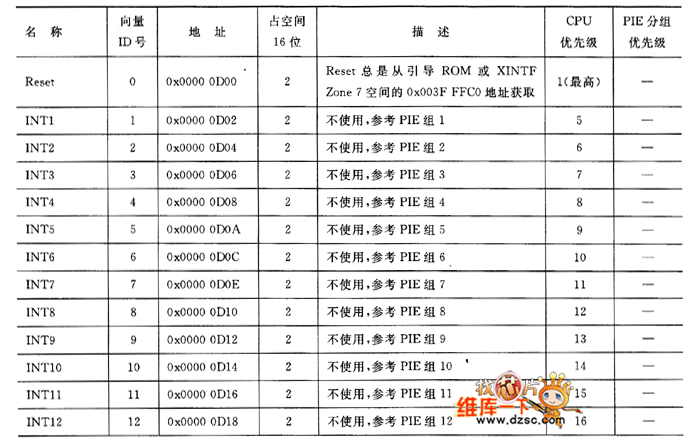

　　表3 PIE中断向量映射关系

　　表4 PIE中断向量表

　　图1 处理器复位后默认的中断向量分配

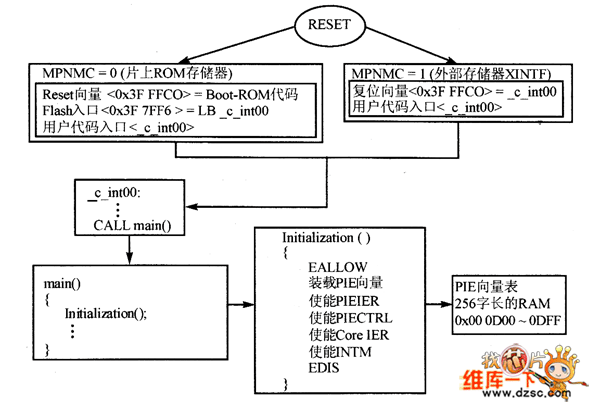

　　图2 中断向垩重新分配方法
