F2812处理器的所有外设寄存器全部分组为外设帧PFO、PF1和PF2，这些帧都映射到处理器的数据区。外设帧PFO包括控制访问内部Flash和SARAM速度的控制寄存器；外设帧PF1包括绝大部分外设控制寄存器；外设帧PF2主要用于CAN模块的控制寄存器。3个外设帧映射的地址空间如图所示，所有数字量I／O控制寄存器都映射到外设帧1映射的地址空间，表给出了GPIO控制寄存器的功能及其操作地址。
图 外设帧存储空间映射关系

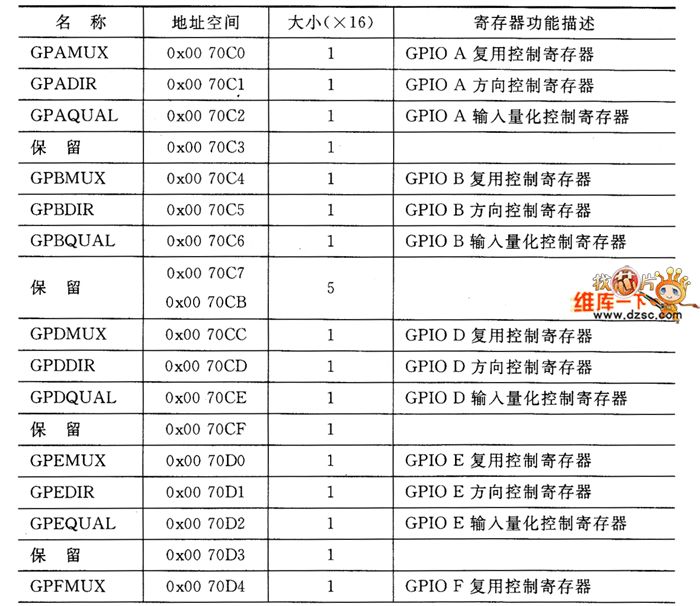

表 GPIO复用控制寄存器
