相位移相器是指振幅一定，仅相位移动90°的电路。在低频电路中，OP放大器和电阻、电容的组合使用居多。达到数MHz时利用高速宽带的OP放大器能较简单地实现，但高频时不用。
高频时的相位移相器，如图1所示的中间抽头的LC方式较好。相位移相器用的线圈L，当耦合系数为1，即不是紧耦合时不能顺利动作。要达到此目的，双线绕线铁心适合。
图1 使用LC的90°相位移相器的构成
还有，要正确地调整－90°的相位，必需使电感器的值可变。
常数的计算如下所示。首先，需要输入频率f和电路阻抗Zo。此值确定后，就可通过下式进行计算：
这里，使用双孔形铁心Q5B－7.5×7（TDK，照片6.17）进行实验。在此双孔形铁心上缠绕8匝双绕线，则串联连接时的电感L约48μH。从此值反算频率f为：

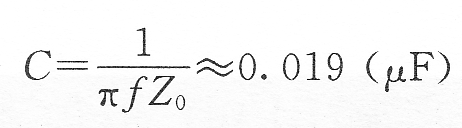

下面进行330kHz用的90°相位移相的实验。此时的电容为
取两个0，01μF的电容并联连接。
照片1 实验中使用的眼镜铁心[Q5B－7.5×7,8匝双线绕法，TDK公司]
照片2是L＝48μH、C＝0.02μF时的输入频率一相位特性。可以确认在F＝327.3kHz处有90°相位延迟。为确保所希望的频率处的特性，准各线圈L和电容C都可变，来进行正确的90°相位移相。
照片2 f＝330kHz相位移相的特性（L＝48μH，c＝0.02μF，ZO＝50Ω，f＝10k～lOMHz）
还有，为实验高频处的90°相位移相，这次使用阿密顿公司的T25-6（黄色）环形铁心(照片6.19)。在此铁心上缠绕8匝双绕线，则电感L约0.69μH。反算求得电容C和频率f分别为：
f≈23MHz
C≈27OpF
照片3 实验中使用的环形铁用此构成进行的实验如照片20。由此确认，既使在f＝23MHz处也能进行很好的移相。
照片3实验中使用的环形铁心[T-25-6，8匝双线绕法，阿密顿公司]
照片4 f＝23MHz相位移位器的相位特性（L＝0 69μH，C＝270pF，ZO＝50Ω．中心频率fc＝23MHz,4MHz/p.）
