图1是使用FT-82-43的双线绕法的变压器，既所使用平衡－不平衡变压器l:1（或者输人输出相反为1:1）的阻抗变换电路。这里图（a）是仅能在接地线路公用的电路中使用。
图1 使用平衡一不平衡转换器的1:4阻抗变换电路
图1（b）是使用了2个相同特性的平衡一不平衡变压器。这样，使接地线路交流分离，所以在如图9所示的高频放大器的平衡输出电路中被利用。
图2 阻抗变换电路的平衡输出电路的应用
4：1的阻抗变换电路作为输入阻抗低的高频功率晶体管、FET的输人匹配电路经常被使用。
照片1是在图1（a）的电路中，研究1:4连接（4R＝200Ω，下方的曲线）和4:1连接时的输入阻抗－频率特性。
照片1 1个平衡－不平衡变压器的阻抗变换电路的阻抗－频率特性（F＝1Ok～lOMHz，上面4：1连接，下面为1：4连接）
低频部分阻抗的下降是由于线圈的电感小的缘故。这里，所使用的铁心的电感为49OμH如果使用铁心的初透磁率ui大或者匝数多的电感，能够进行改善。

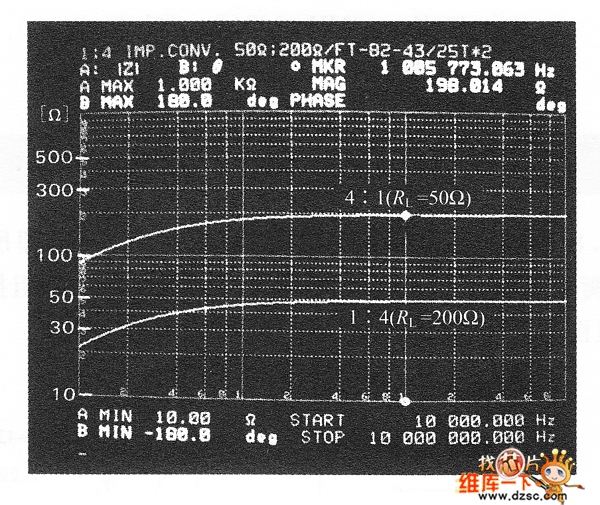

照片2 是在图1（b）的电路中，1：4连接（4R＝200Ω）时的曲线（下方）和4：1连接（上方）时的输人阻抗－频率特性。使用2个平衡一不平衡变压器提高了成本，但低频特性变好，接地浮动，
所以即使作为平衡－不平衡变换电路兼用也可。
照片3 2个平衡－不平衡变压器的阻抗变换电路的阻抗－频率特性（F＝10k～lOMHz，上面为在4：1连接，下面为1：4连接）
