光电二极管的信号很微弱，因此，放大器应该安装在光电二极管的附近，用于减小噪声的影响。但是，也存在无论怎样都不能接近前置放大器的情况。这样的情况可能很少，所以传送微小电流信号时如图1所示，假设使用100m的同轴电缆，试求OP放大器的反馈电容Cp的值。
并联电容Cp，如果把相当于1m电缆的容量设为100pF（数据手册上记载），则100m就变为10000pF。因此，Cd和Ci此时可忽略。当所使用的OP放大器的fT为1MHz、fp＝12.6kHz、RL＝100kΩ时，补偿电容CF的值为：
图1用同轴电缆连接发光二极管和放大器时的补偿电路的实验（并联电容Cp变大时的实验）
这样，CF＝120pF时的实际的频率特性如2所示。当没有CF时的特性是fp≈15.5 kHz。这比fT＝1MHz时的计算值要高，这是因为所使用的OP放大器的OPA111B的fT比1MHz大的缘故。

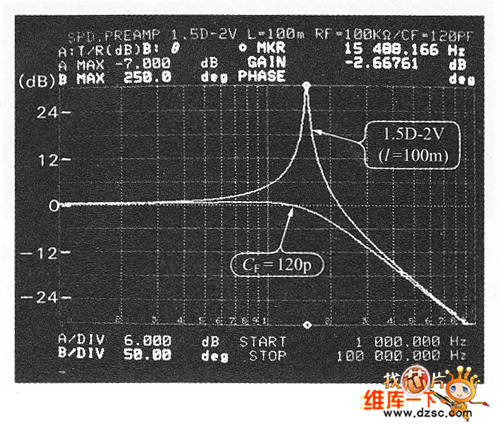

图2 连接1.5D－2V(ι=10Om）时的放大器的频率特性
通过这样的频率特性的补偿，可使由输人电容引起的大的峰值平坦化，带域幅度被改善约15kHz。要扩大带域幅度，就要尽可能使CF的电容量低。即选定fT大的OP放大器(用FET输人时宽带域的OP放大器很少)，由2段放大构成，在初段使反馈电阻RF低电阻化，后段有必要附加具有电压增益的放大器等。
