在今天要求小型、轻景、薄型化的电子设备中，如果可能不使用电感器，但现实屮并不是这样的．
相反，如果使用电感器（变压器），却存在很多实现了具有简单特征的电路的例子。我们通过一边自作环形铁心，一边实验各种各样的例子，介绍其动作的结构、特性等。
照片1 代表性的环形铁心示例
环形铁心绕线重要，数十匝以下的绕线数很少时的自作是很容易的，铁心大小和材质，需考虑信号电力、通频带范围进行选定 表6.1是有代表性的铁心阿密顿公司的FT（环形铁心）系列。
在传输阻抗（50Ω等〉很低的电路中、将2根铜线预先捻合再绕线为佳。
磁通应贯通全部铁心，如图1（b）所示，各个线圈绕成其他形式时，漏电感会变大，损失增加，

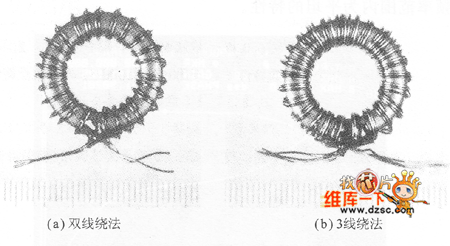

步骤上，在对应预先绕数的长度上切断线材，而且，绕线首端用粘合剂田定后丌始，到末端将线间绕均再粘结固定。照片2表示双线绕法和3线绕法的环形变压器的例子。
照片2 缠绕后的环形铁心
