在电源线路上安置旁路电容

　　电容的品种选择和静电容量的选择虽然很重要，但如果在印制电路板上的安装不好也不能收到理想的效果。图1是被认为效果良好的部件配置。逻辑IC使用双面印制电路板时，将＋VDD线路和GND线路变粗，在IC附近配置旁路电容。还有比较好的方法是使用多层印制电路板，将＋VDD和GND各使用1层，能达到更低的噪声化(图2)。

　　图1 电源旁路电容效果的配置举例

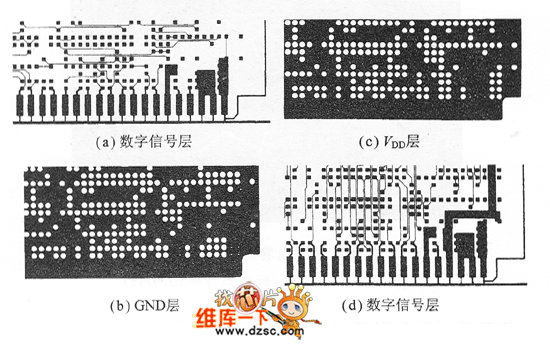

　　图2多层印制电路板可进行理想的电源/接地配置

　　在宽带OP放大电路中，逻辑电路等的电流变化不快。但电源线路及接地线路的阻抗高，会出现不稳定的动作，所以接地平面要宽，并在接近电源端子处插人陶瓷系列的旁路电容。

　　承担低频的铝电解质电容，采用若干分开连接的方式。
