LabVIEW的字符串程序实例

　　例:将数值型数据转换成字符串，并与其他字符串组合在一起。

　　· 第1步；创建前面板控件 在前面板中，添加－个字符串翰入控件“初始字符串”，添加两个数值输人控件“嵌值”和“数值2”；添加将“初始字符串”和数植相加的结果纽合成字符串输出的字符串显示控件“结果字符串”，并添加计算字符串长度的“字符串长度’显示控件，如图1所示

　　· 第2步：创建程序框图函数节点，在程序框图中 采用字符串操作函数“格式化写入字符串”，将函数的初始字符串接线端与字符串输入控件接线端相连，函数的“输入”接线端分别连接控件“数值”接线端，字符串“＋” “数值“2”接线端、字符串“＝”和数值相加的结果，如图2所示。

　　图1前面板图

　　图2函数的程序框图

　　第3步：设置工函数输人格式，右键单击函数“格式化写人字符串”，在弹出的快捷菜单中选择“编辑格式字符串”，弹出对话框，如图3所示。在“编辑格式字符串”对话框中，“当前铬式顺序”栏中依次为5个输入；“已选操作（范例）”栏为选中格式对应的操作，“选项”栏为操作选项选，选择浮点表达，右侧用空格填充，小数点位数为2∶“对应的格式字符串”栏显示已经选择的格式所对应的代码。

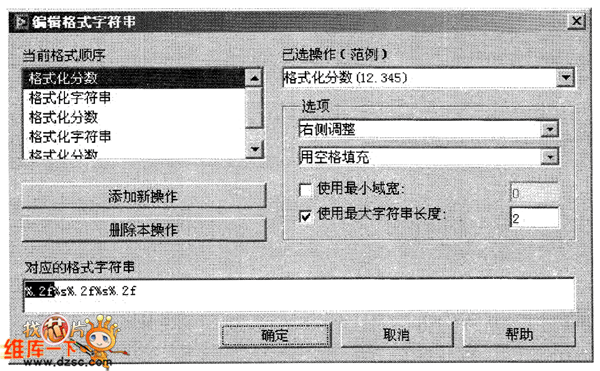

　　图3“编辑格式字符串”对话框

　　如果了解格式字符串代码，可以直接修改代码来编辑格式。格式字符串代码及其含义如表1所示。

　　表1格式字符串代码及其含义

　　· 第4步：输出字符串，计算字符串长度。将函数“格式化写入字符串”的输出端和字符串显示控件“结果字符串”接线端相连；添加函数“字符串长度”，将函数输出端和数值显示控件“字符串长度”的接线端相连，如图4所示。

　　图4程序框图
