LabVIEW的三维曲面图实例

　　三维曲面图用x、y和z数据绘制图形上的各点，再将这些点连接，形成数据的三维曲面。

　　例：创建一个按倍数递增的正弦函数二维数组，显示三维曲面图。

　　· 第1步：在程序框图窗口利用For循环创建一个正弦曲线一维数组，共100个数据点，每个正弦周期内40个点，如图1所示。

　　· 第2步：在上一步创建的一维数组的基础上，利用For循环创建一个倍数递增的二维数组，如图2所示。

　　图1 For循环创建一维数组


　　图2 For 循环创建二维数组

　　第3步：在前面板新建三维曲面图，并将上一步创建的二维数组输入至三维曲面图“z矩阵”端子，程序框图和前面板结果如图3所示。

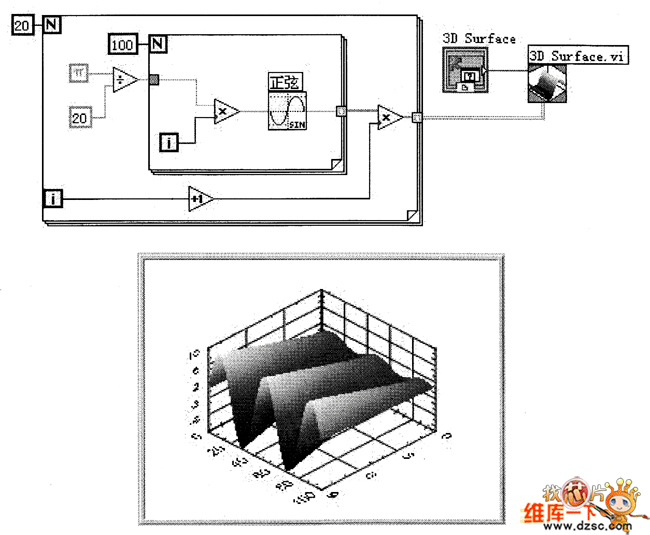

　　图3 程序框图和前面板结果

　　·第4步：对图形进行旋转操作。在图形窗口中按下鼠标并围绕z轴逆时针旋转90°，松开鼠标完成旋转，结果如图4所示。

　　图4旋转后的三维曲面图

　　·第5步：恢复原图形，并变换图形风格。在图形右键菜单中选择“CWGraph3D→Default View”，图形变为原来状态；再选择右键快捷菜单的“CWGraph3D→特性（P）。¨”，在弹出框中选择“Plots→Style”表单，在Plot Seyle的下拉框中选择＂Hidden Line”，结果如图5所示。

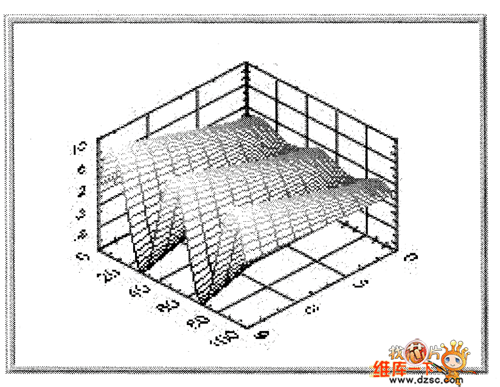

　　图5 改变风格后的三维曲面图
