MAX16809为16通道集成高效率白光或RGB的LED驱动器。额定连续工作电压为36V，调光频率范围为50Hz~30kHz，调光比率高达5000：1，每个输出通道的LED电流可调节至高达55mA，具有过热保护，工作温度范围为-40~125℃，采用5mm*7mm热增强型38引脚裸焊盘封装，应用在笔记本电脑与台式机LED背光，LCD TV LED背光，工业或医疗设备显示器，汽车导航、智能仪表及信息终端显示器，环境照明灯、状态指示及音量指示灯。
MAX16810与MAX16809引脚、功能基本相同，不用的是：MAX16810具有LED开路检测及看门狗。

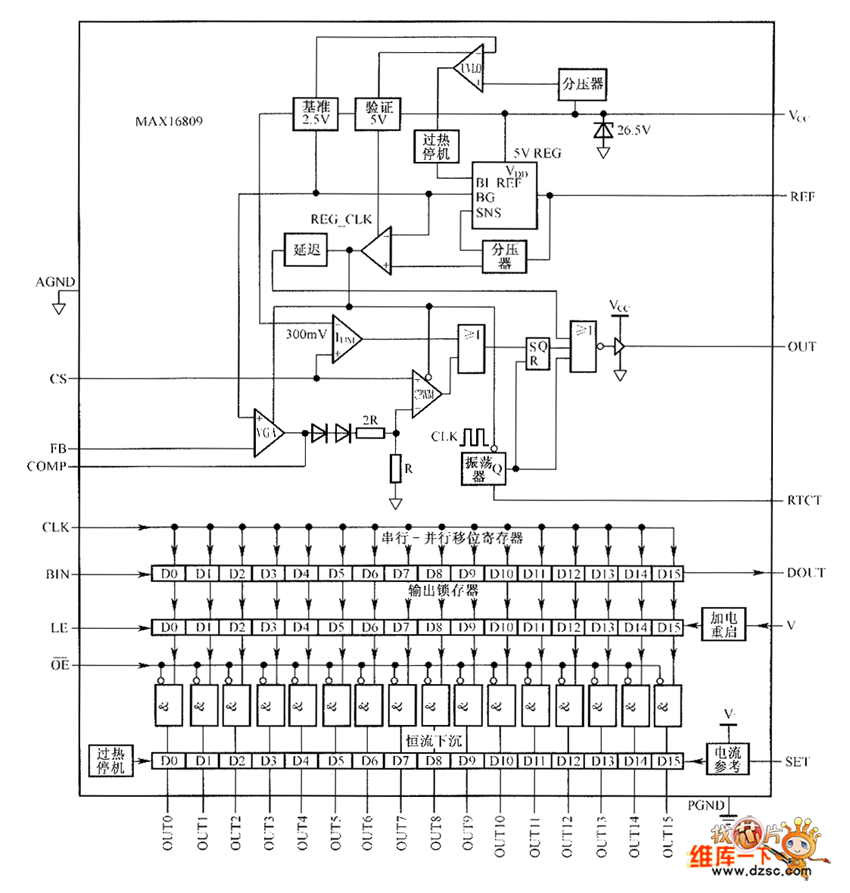

内部框图如下：
