我们以如图1所示的差分放大电路为例，说明其工作原理及其主要性能指标。其中V1，v2组成了差分放大器，它由两个元件参数相同的基本共射放大电路组成。当11接12时，构成典型的差分式放大器。调零电位器RP用来调节V1，v2管的静态工作点，使得输入信号Ui＝0时，双端输出电压UO＝OO。Re为两管共用的发射极电阻，它对差模信号无负反馈作用，因而不影响差模电压放大倍数，但对共模信号有较强的负反馈作用，故可以有效地抑制零漂，稳定静态工作点。当11接13时，构成具有恒流源的差分式放大器，用晶体管恒流源代替发射极电阻Re，可以进—步提高差分式放大器抑制共模信号的能力。
1．静态工作点的估算
2．差模电压放大倍数和共模电压放大倍数
当差分式放大器的射极电阻Re足够大，或采用恒流源电路时，差模电压放大倍数AUD由输出方式决定，而与输入方式无关。
双端输出：Re＝∞，RP在中心位置
实际上，由于元件不可能完全对称，因此AUC也不等于零。
3．共模抑制比KCMRP
为了表征差分式放大器对有用信号（差模信号）的放大作用和对共模信号的抑制能力，通常用一个综合指标来衡量，即共模抑制比
差分式放大器的输入信号可采用直流信号，也可采用交流信号。频率f＝1kHz的正弦信号作为输入信号。

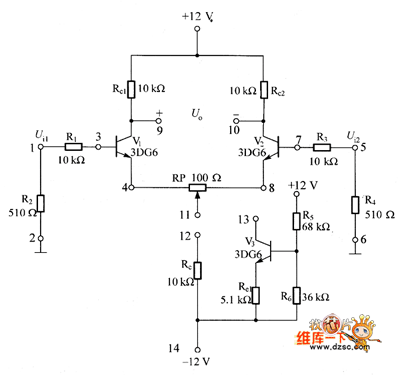

图1 差分放大器实验电路图
