FPGA器件配置流程

　　Xilinx的FPGA器件配置流程共有4个阶段，每个阶段分别执行不同的命令和操作。这4个阶段分别为配置存储器清除、初始化、装入配置数据和启动器件，下面以Spartan-3的加载为例说明这个过程。

　　(1)配置存储器清除阶段(如图1所示)

　　在该流程中，检测VCCINT是否大于1V，辅助电源rCCAUX是否大于2V，BANK4(VCCO_4)的电源电压是否大于1V。所有的非配置引脚，即用户输入／输出引脚被上拉(与HSWAP_EN的状态有关)，INIT_B初始化状态信号，DONE将信号置为低(Low)清除FPGA内部的存储器。检测PROG_B引脚是否由低电平变成高电平，若为高电平，再清除存储器并进入下一阶段。

　　(2)初始化阶段(如图2所示)

　　在该阶段中首先释放INIT_B信号脚，如果外部仍然将该脚置低，将进入延迟和循环测试，直到INIT_B信号脚为高时止。根据设置的模式，采样模式设置引脚进入不同的配置状态。这些工作完成后，进入下一阶段。

　　(3)装入配置数据阶段(如图3所示)

　　在该阶段装入数据，每个时钟配置一位或一个字节，并进行循环冗余码( CRC)校验。如果出错，将INIT B引脚强行置低，并终止配置流程；如果检测通过，将进入一个流程阶段。

　　(4)启动器件阶段(如图4所示)

　　启动器件阶段的默认执行顺序为首先释放DONE引脚，利用外部所连接的上拉电阻使该信号呈现高电平：其次使能所有的输入／输出(LO)引脚，即保持设计所定义的信号状态，然后分别释放全局写使能信号(GWE)和全局复位信号(GSR)，这些信号的处理顺序可以通过参数设置来改变。这些主作完成之后，器件将进入的工作状态。

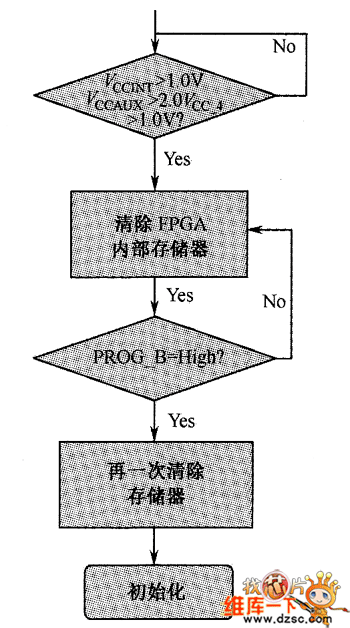

　　图1 配置存储器清除阶段流程

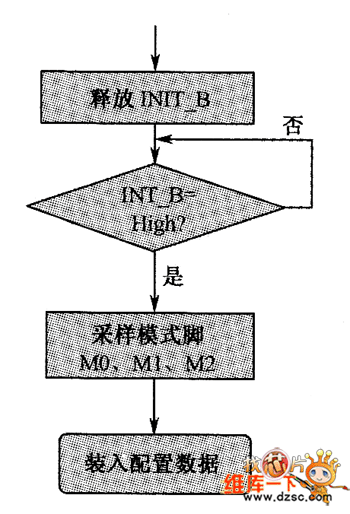

　　图2 初始化阶段流程

　　图3 装入配置数据阶段流程

　　图4 启动器件阶段流程
