使用ChipScope Pro

时间：2008-09-11

　　ChipScope Pro作为一个独立的模块可以单独执行，也可以在ISE 10．x工程管理器中运行。

　　选择【开始】→【程序】→【Xilinx ISE 10.1】→【ChipScope】命令，可以分别运行Analyzer、Core Generator和Core Inserter模块，如图2－37所示。但在运行时，需手动指定设计文件。

　　如果在ISE 10.x工程管理器中运行，将自动设置ChipScope Pro Core Inserter模块。所需的设计文件将会自动调入，并生成Bus／Signal Name Example Files（.CDC）文件，本节主要介绍这种设计方式。

运行模块图

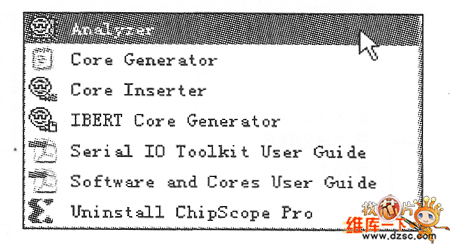

　　图1 运行ChipScope Pro模块

　　注意:使用ChipScope Pro工具时，需要保证ISE 10.x设计工具设置合适的选项。

　　（1）当使用XST综合工具时，需要使能【Keep Hierarchy】选项,以保持设计的层次结构，防止XST综合工具对所有层次的设计都进行优化．希望在插入ChipScope Pro内核时，不改变原有的网络和部件名称。如果没有使能保留层次属性，有可能重新优化后会在原有的部件中合并其他逻辑，并且网线的名称发生变化。

　　■选择【Edit】→【Preferences】命令，打开【Process Proponies】对讦框。

　　■打开【Processes】选项卜，并将参数改成【Advanced】，然后单击【Ok】按钮。

　　■ 在【Processes for Source】窗口中右击【Swthesizc XST】选琐后没置属阵。

　　■ 在【SFffiesis Options】选lm卡中使能【Keep Hierarchy】选项如图2所示．

选项图

　　图2 使能【Keep Hierarchy】选项

　　（2）需要将器件的配晋模式设置成JTAG模式，将配置时钟设置成JTAG clock时钟。
　　
