降低并联共振电路Q的Q减振电阻的效果

　　高频电路中电感L和电容C构成的并联共振电路也称为调谐电路，现今也作为无源滤波器使用．

　　调谐电路的Q(性能指数、共振电路的特性)越人越好，但有时存在调谐指数Q过大使通频带幅度变窄，达不到目的的情况．此时，以降低并联共振电路的Q值为目的，插人电阻RQ则此电阻称为Q减振电阻。

　　图1是将恒电流源的Q减振电阻，RQ并联连接在共振电路上。为了观察此电路的电阻RQ的插入效果测定的端子间的阻抗如图2。

　　图1 并联共振电路上的Q衰减电阻

　　图2 并联共振电路的阻抗特性

　　L＝2.5mH、C＝2400pF的共振频率fR为：

　　由L和C的比率决定的阻抗为

　　RQ＝1kΩ时的Q为1。

　　使RQ从1kΩ到100 kΩ阶梯性变换时，共振特性变得很尖锐。当Q值是比较小的值时，必要时可从Q值通过RQ≈Q·z计算出RQ。

　　以减小Q为目的，观察调谐电路的相位特性。图3表示了RQ＝1kΩ～100kΩ变化时的相位移动。Q较大时，即使很小的频率变化也会产生很大的相位偏移，如此时进行信号传送则会出现问题。

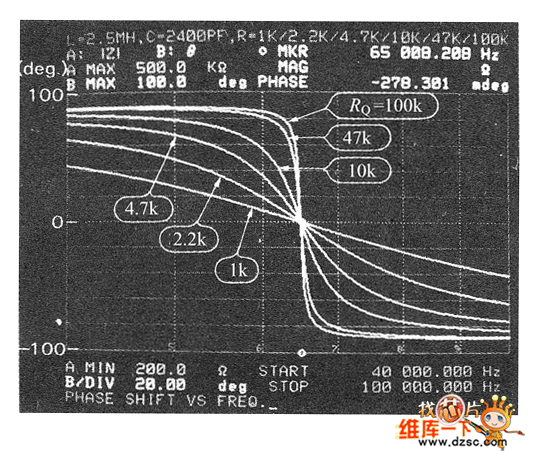

　　图3 LC并联共振电路的相位特性

　　图1(b)是用OP放大器等的低输出阻抗电路驱动共振电路的例子。和共振电路串联插入RQ的点不同，但等价电路处理相同，这里省略其说明。
