在理想化二极管电路、电路中，所用的OP放大器的开环频率特性是一个要点。例如所用的频率上限是多少MHz，在其频率下开环增益是多少dB，这都是选择OP放大器时所需要的。
针对有代表性的OP放大器，在图1所示的电路中测定其开环增益。电源电压为±5V，OP放大器的负载电阻为100Ω。直流增益是2倍，高频时由于旁路电容(4.7μ//0.01μ)而在开环状态下动作。

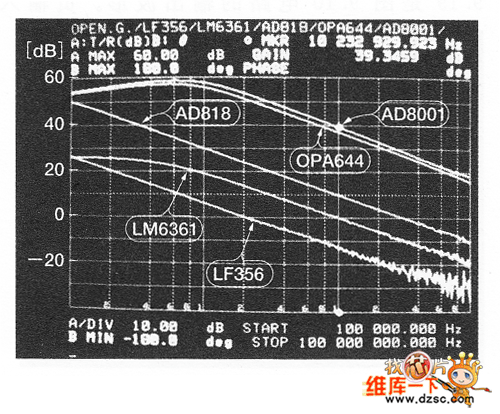

图2是测定5种类型的OP放大器频率特性的结果。实际的电压增益，将分别在数据上再加6dB的值(输出端整合为50Ω)。
图1 OP放大器的开环增益测定电路
图2 代表性的OP放大器开环频率特性
