ROHM成功开发出世界上最小、最薄规格的超小型多回路二极管

　　半导体制造商ROHM株式会社近为了满足追求小型、薄型的移动电话、ＤＳＣ等电子装置的需要开发出世界上、薄、采用环保树脂(无卤素)的超小型多回路二极管封装。封装尺寸有1608(mm)规格(多封入4个元件)和2408(mm)规格(多封入6个元件)两种。与原来1片芯片1个封装的产品相比，安装面积、安装成本都可以大幅度下降。

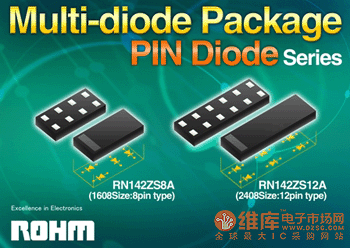

　　近年来，便携式机器等越来越小型化、薄型化，于是对其中使用的PIN二极管提出了进一步小型化的要求。这次，ROHM初次应用超小型多回路二极管封装，采用贴片器件结构和超精密加工技术开发出两种新封装的PIN二极管RN142ZS8A(1.6×0.8×0.3mm)和RN142ZS12A(2.4×0.8×0.3mm)。RN142ZS8A采用1608(mm)规格的8pin型封装；RN142ZS12A采用2408(mm)规格的12pin型封装。

　　新开发出来的封装便于配置二极管芯片、便于布线，所以应用它还可以构成除PIN二极管之外还组装有肖特基二极管、齐纳二极管、开关二极管等二极管芯片在其中的、可变换的电路。因而，它可以灵活地应用于移动电话、ＤＳＣ等追求小型、薄型的所有产品。按照计划，这次的PIN二极管开发成功后就开始生产新封装产品；还打算以后要开发新封装的肖特基二极管、开关二极管、齐纳二极管。

　　PIN二极管RN142ZS8A、RN142ZS12A已于2008年2月开始供应样品(样品价格100日元／个)；预定2008年4月开始批量生产，逐步达到月产1000万个的规模。

　　RN142ZS8A、RN142ZS12A的主要优点:
　　1)采用ROHM独创的贴片器件结构和超精密加工技术制成，「RN142ZS8A」多可装入4个二极管芯片，RN142ZS12A多可装入6个二极管芯片。
　　2)与原来的1片芯片1个封装（1006(mm)规格）相比，面积比下降47％、厚度减小20％
　　3)采用环保树脂(无卤素)
　　4)可以变换构造出许多种电路
　　5)有2种封装形式 RN142ZS8A（8pin）型:1.6×0.8×0.3mm；RN142ZS12A (12pin型):2.4×0.8×0.3mm
