HA系列HA11485集成电路实用检测数据

　　HA11485是彩电及录像机图像中频放大、伴音中频放大专用集成电路，内含图像中放、视频检波、AGC、AFT、伴音中放、限幅放大、鉴频以及直流音量衰减（ATT）等电路，为30脚双列直插式塑料封装，在日立CPT－2157SF／DU（NP84C22机芯）型和日立C24－F75型彩电上的正常工作电压典型检测数据如表所列，用MF14型三用表测得（DC挡）。

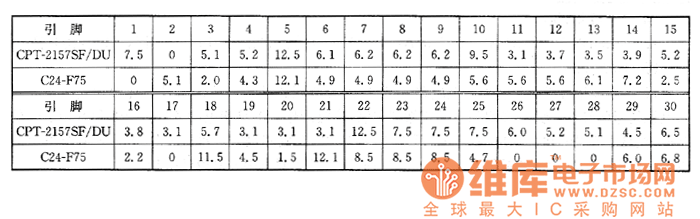

　　表 HA11485在日立OPT－2157SF／DU、日立C24－F75型彩电上的检测数据（表中电压单位为V）
