晶闸管模块

时间：2008-04-24

　　晶闸管模块内由多个晶闸管或晶闸管与整流管混合组成，电流容量一般为25~100A，电压范围为400~1600V。它具有体积小、重量轻、散热板与电路高度电气绝缘、安装方便、耐冲击等特点，主要用于电力变换与电力控制，如各种整流设备、交一直流电机驱动电路、无触点开关以及调光装置等。

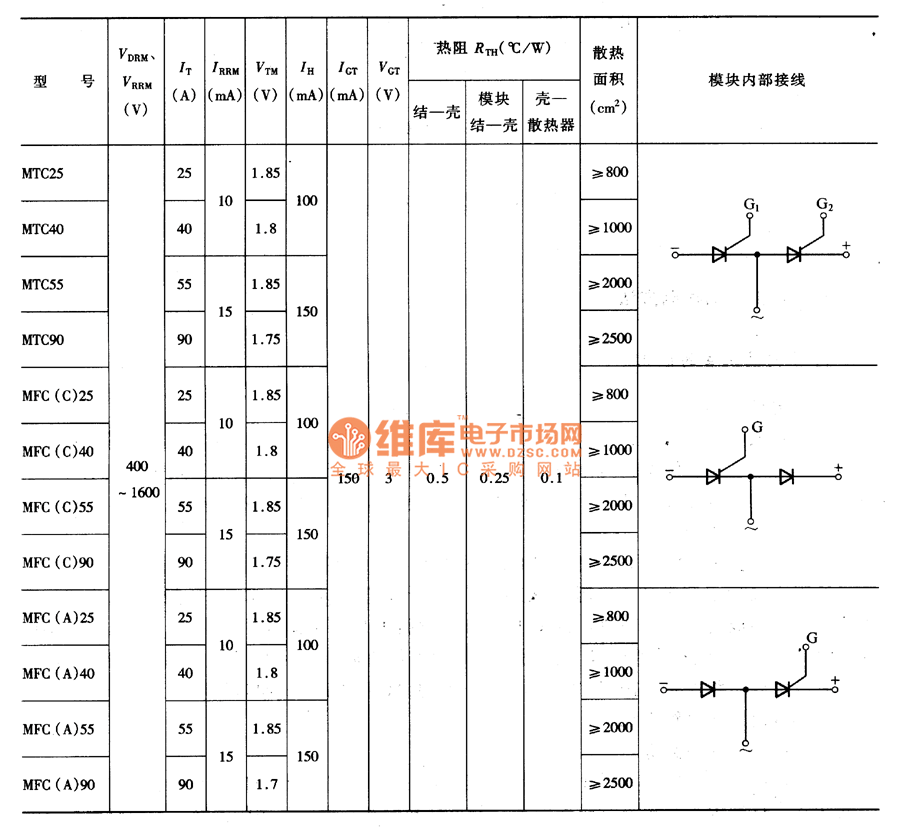

　　表给出了一组晶闸管模块的主要特性参数，它们的外形如图所示。
　　一些晶闸管模块主要特性参数型

晶闸管模块主要特性参数型

晶闸管模块外形
