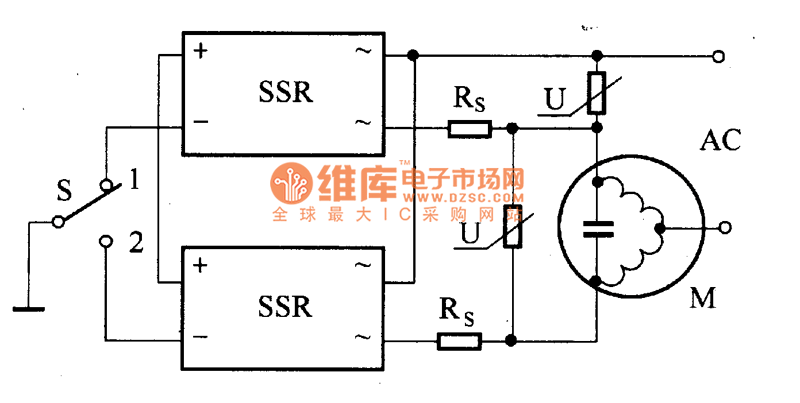

(1)单相电机正反转的控制
该控制电路如图所示。这是一种以手动方式控制单相电机正的转的电路，当开关S分别置于位置"1"和"2"时，电机的转向将发生变化。为防止电机反转时电容器的放电电流，电路中加有两个限流电阻Rs,它们的阻值及功率可按下式计算:
式中:Vp——电源峰值电压；
Ip——SSR的额定工作电流；
P——电阻器功率；
Im——电机运转电流。
(2)三相电机正反转控制电路
三相电机正反转控制电路如图所示。当开关S置于1时，电机正转，置于3时电机反转。当采用逻辑电路控制时，应附加一个延时电路，使电机正反转换向时有50ms以上的延迟时间。
单相电机正反转控%U电路
三相电机正反转控制电路
