电磁继电器的结构和工作原理

时间：2008-04-18

　　电磁继电器是继电器中应用早、广泛的一种继电器。电磁继电器一般由铁心、电磁线圈、衔铁、复位弹簧、触点、支座及引脚等组成，如图a所示。

　　电磁继电器的工作原理并不复杂，它主要是利用电磁感应原理而工作的。当线圈通以电流时，线圈便产生磁场，线圈中间的铁心被磁化产生磁力，从而使衔铁在电磁吸力的作用下吸向铁心，此时衔铁带动支杆将板簧惟开，使两个常闭的触点断开。当断开继电器线圈的电流时，铁心便失去磁性，衔铁在板簧的作用下恢复初始状态，触点则又闭合。

　　触点的形式一般分为三种:一种是继电器线圈末通电时处于接通状态的静触点，称为常闭触点，用字母H表示;第二种是处于断开状态的静触点，称为常开触点，用字母D表示;还有一种是一个动触点与一个静触点常闭，而同时与一个静触点常开，形成一开一闭的转换触点形式，用字母l表示。常羽触点在线圈通电时由闭合状态断开，所以又称为动断触点，而把常开触点称为动合触点。转换触点有两种情况，即先合后断的转换触点和先断后合的转换触点。图b列出了触点形式的电路。在一个继电器中，可以具有一个或数个(组)常开触点、常闭触点和相应的转换触点形式。

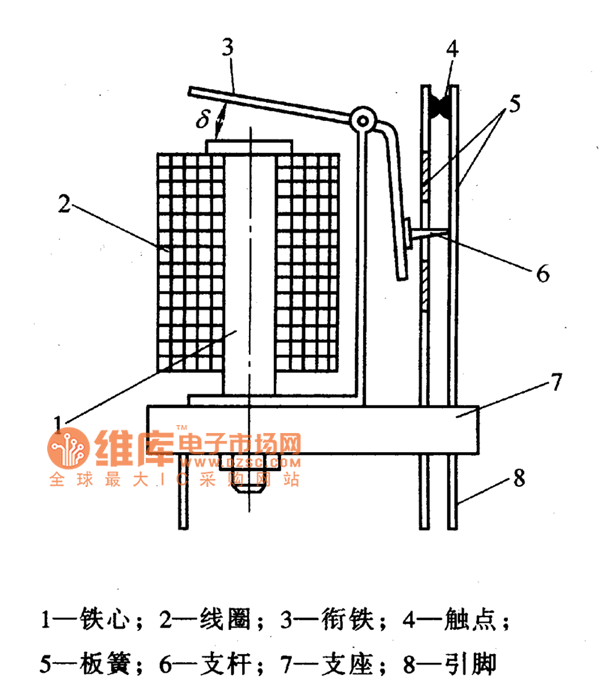

(a)电磁继电器的结构

(b)继电器触点的几种形式
