整流二极管的选用与代换的介绍

时间：2008-04-10

　　1)对于串联型电源电路的整流二极管，应选择整流二极管的整流，电流和反向工作电压符合要求的二极管。

　　2)对于开关型稳压电路用整流二极管应选用工作频率较高，且反向恢复时司短的快恢复型整流二极管。而不能采用普通的整流二极管。可选用FR系列、PFR系列、MUR系列的快恢复二极管。

　　3)对低电压整流电路应选用正问压降小的整流二极管。

　　 4)对于5A以下整流电路可选用普通的整流二极管。例如用于半桥、全桥整流电路、收录机的电源电路以及一般的低电压整流电路等，可选用1N4000、1N5200系列的硅塑封整流二极管。也可选用2CZ系列的整流二极管。

　　5)整流二极管的代换原则:

　　①可选用参数与原二极管的参数基本相同的二极管代换。

　　②整流电流大的二极管可代换整流电流小的二极管，相反则不能代换。

　　 ③反向工作电压高的二极管可代换反向电压低的二极管，相反则不可能代换。

　　④工作频率高的二极管可代换工作频率低的二极管，则不能代换。

　　常用整流二极管主要参数如表12、表13供选用时参考。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　表12　　2CZ 系列部分二极管参数

2CZ 系列部分二极管参数

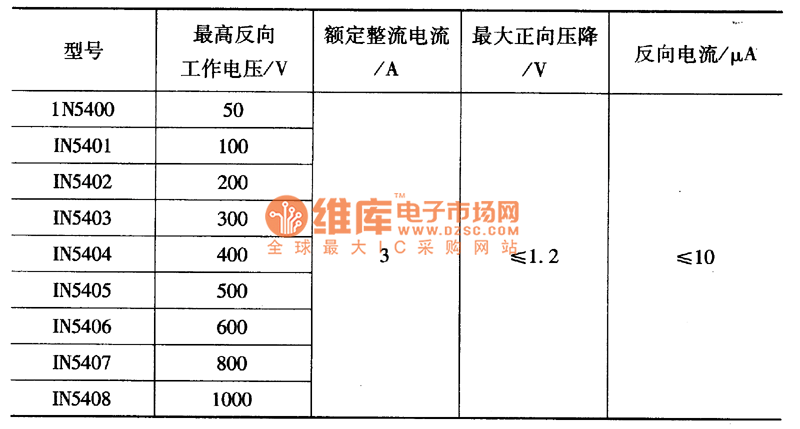

　　　　　　　　　　　　　　　　　　　　　　　　　　　　表13 1N系列部分二极管参数

1N 系列部分二极管参数

1N 系列部分二极管参数（续表）
