将读写器发送部分的ADS仿真与接收部分进行联调，系统仿真原理图如图4所示。在原理图中插入瞬态仿 真控件（Transient Simulation Controller），然后进行设置。将仿真时间StopTime定为1000ns，仿真 步长设为Ins。
仿真后在数据显示窗口中打开原始基带信号、ASk调制输入信号和终解调信号的时域图像，如图2所示 。从波形图中可以看到，输入信号是以915MHz为载频的ASk调制信号；输出信号明显处于零中频，输出与 原始基带编码信号有一定的相位差。
接下来将时域特性转变为频域特性。在Trace Expression设定dbm（fs（……）），输出ASk调制信号和接收部分解调信号的傅里叶变换频域图像，如图3所示。

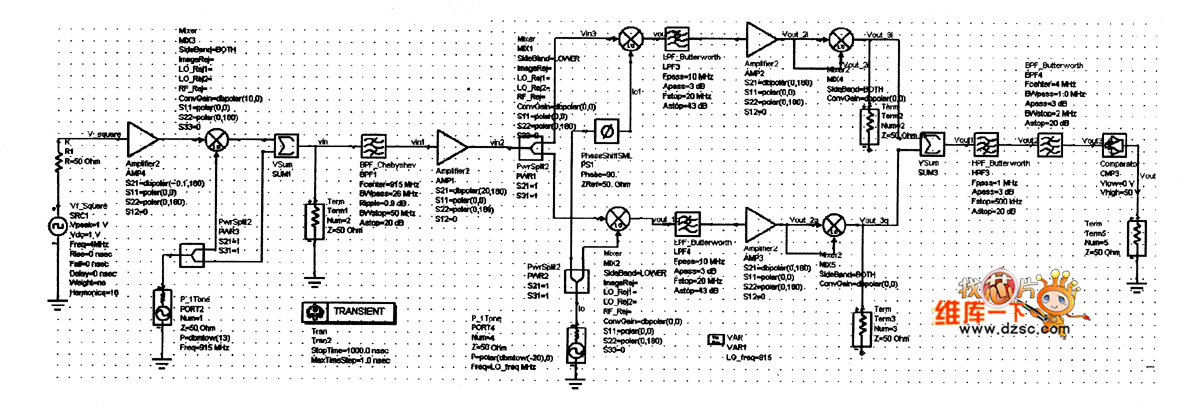

图1 瞬态分析仿真原理图

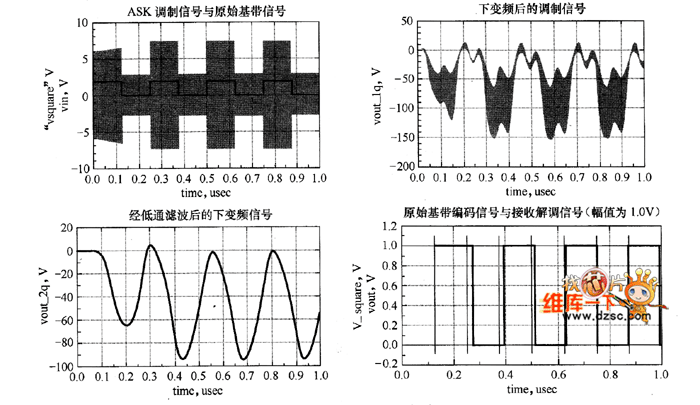

图2 瞬态分析仿真波形
图3 瞬态波形的傅里叶变换输出
