信道选择功能主要由中频滤波器完成，对于这里的直接下变频方案，就是要靠基带低通滤波器来实现， 接下来进行信道选择性仿真。仿真的电路图就是整个系统的原理图。

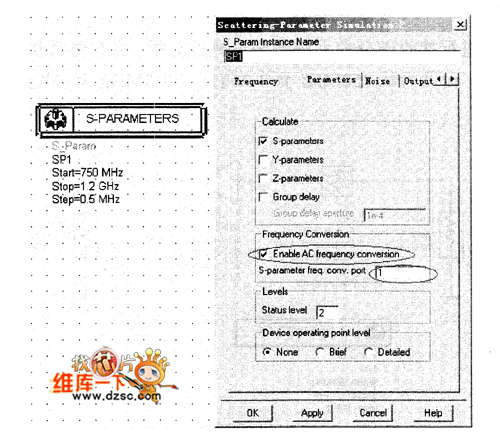

需要注意的是要对S_parameter Simulation Controller的Parameters栏进行设置，启动AC frequency conversion，并将S－parameter freq.conv.port设为1端口，如图1所示。
图1 s参数仿真控件设置
仿真结果如图2所示，从图中可以看到，中心频率915MHz处的增益为45dB，为系统的增益。
图2 信道选择性仿真分析结果
