晶体管位式时间比例电路

　　时间比例电路：图1所示为时间比例电路调的节电路，它包括振荡放大电路、检波放大电路等部分，其与位式调节电路基本相同。工作电源为16V的桥式整流电路，振荡放大器的工作电压也和位式一样，只是增加了一个由VD2、R5、c5构成的稳压环节。

　　其与位式调节电路不同的是：增加了一个RC反馈和R13引入的正反馈。这两个反馈都是从VT2集电极C，引出，通过变容二极管VD3引人到放大器，在比较单元进行综合比较。反馈量的大小都与VT2集电极电压Uc2有关（图1中，A点对地的电压）。Uc2随VT2的通断而产生阶跃变化。VT2导通时，Uc2约为-IV；VT2截止时，Uc2为-11V。

　　为了使振荡器工作在所需要的频率范围内，需要给VD3预加一个反向电压。外加电压电源由电源变压器一组2×12V线圈专门供给，经VD8、VD9全波整流和电C，滤波，再经稳压管VD5进行稳压，预加到VD3上的电压为稳压管VD5上电压Ud5在R15、R16上的分压Uac。Uac在工作过程中固定不变，正常条件下为4V。

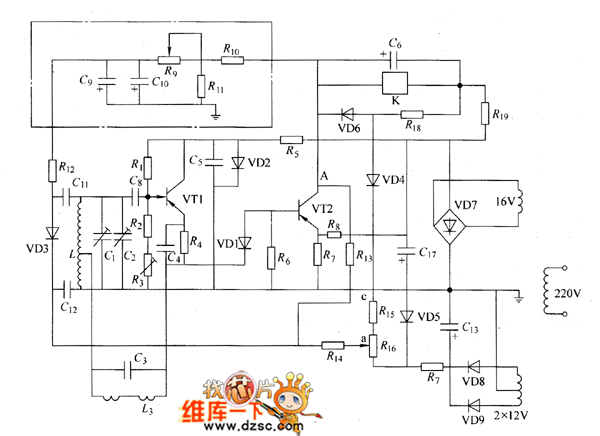

　　图1  时间比例电路的调节电路
