1）斜率校正器。酸度计的温度补偿器是按玻璃电极的理论斜率设计的。但是，一般pH玻璃电极的实际斜率低于理论斜率值。而且随着pH玻璃电极的存放和使用期增加，其斜率还要下降。通常出厂的221pH玻璃电极和231pH玻璃电极的转换系数约在98%以上。所以对于0.02级以上的酸度计，如果不具有斜率校正功能，那么作为传感器的电极，其误差就有可能超出酸度计的等级要求。这样就使得高的酸度计失去了其现实意义，为了弥补pH玻璃电极斜率不足100%的现象，现生产的0.02级以上酸度计都设有斜率校正器，用于校正pH玻璃电极本身斜率与理论斜率值的误差。酸度计中斜率校正器的校正范围一般是95%～100%左右，离子计的斜率校正器的校正范围是80%～110%左右。pH计的斜率校正器，可以采用两种pHs标准溶液来定位。
2）斜率校正电路。酸度计或者其他离子计的斜率校正电路也是通过调节放大器的灵敏度来校正斜率的，如图1所示。
图中，电位器RPt是温度补偿器；电位器RP1是斜率校正器，它串接在运放的负反馈回路中，通过调节RPI，运放电路的闭环增益发生了变化，改变了酸度计的灵敏度，从而达到斜率校正目的。

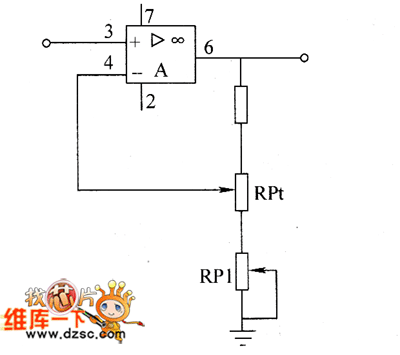

图1 斜率校正电路
