RFID系统相位噪声分析

　　在本振中设定一组相位噪声，然后用谐波平衡分析的方法进行仿真，在输出端观察相位噪声的情况，同时也可以得到系统的频谱特性。

　　1．分析工具选择及其参数设置

　　（1）在元件模型列表窗口中找到Sources-Freq Domain项目，插入OSCwPhNoise，作为本振源。设定Freq＝915MHz，修改PhaseNoise list，如图1所示。OSCwPhNoise已经自带了50Ω的电阻，这和V_1Tone加50Ω的电阻功能类似，就是多了相位噪声。

　　图1 相位噪声源OSCwPhNoise的设定

　　（2）在Simulation－HB项目中选择HB noise controller，插入电路图。Freq tab频率标签中设定Sweep Type为log，范围从10Hz到10kHz，步长为5。在Nodes tab标签中单击Pos Node下拉框，选择vout节点，单击Add按钮。在PhaseNoise标签中选择相位噪声类型（Phase NoiseType）为Phase Noise spectrum，设定载频carnet Frequency为915MHz。这是由LO引入的相位噪声中的中频频率。参数修改如图2所示，同时在显示标签Display tab中把项目显示在原理图上，并做出相应的修改。

　　图2 HB noise controller 的参数设定

　　注意：Noise controller组件与HB谐波模拟一起使用，便于将模拟控制和噪声测量分开。它可独立于HB simulation controller，能够很方便地进行所有噪声的测量，可以使用多个HBno1se controller同时进行不同噪声的测量，在这种情况下只需要一个FIB simulation controller即可。

　　（3）在原理图中插入FIB模拟控制器。把缺省的频率值改为915MHz，单击Apply按钮。然后增加中频频率4MHz，单击Apply按钮。

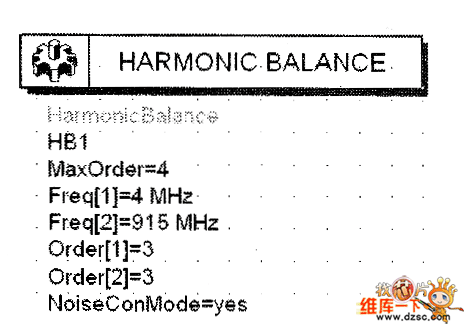

　　在NoiseCon标签中选择NoiseCons，然后使用Edit按钮选择NC1为您设定的NoiseCon实例名称，单击Add和Apply按钮。在显示（Display）标签的HB Display标签中选中如图3所示的终参数设定项目于原理图上。

　　图3 FIB simulation controller参数设定

　　完整的原理图如图4所示。

　　图4 相位噪声分析仿真原理图（以TypeA为例）

　　2．仿真结果

　　完成全部设置后运行仿真。在数据显示窗口中把vout_phmx显示出来，如图5所示，可以看到相位噪声在发射机输出端的分布情况，同时也可以得到输出信号的频谱特性。

　　图5 相位噪声分析的仿真输出
