RFID系统谐波仿真分析

　　插入谐波平衡（Harmnonlc Balance）仿真控件，设置控件主频率Freq［1］＝915MHz，输出谐波个数Order［1］＝7。

　　（1）Type A协议下的谐波分析

　　仿真原理图如图1所示。仿真输出系统谐波分布情况如图2所示。从图中可见，系统的主频为915MHz，基带信号得到了27．895dB的增益。

　　图1 Type A谐波分析原理图

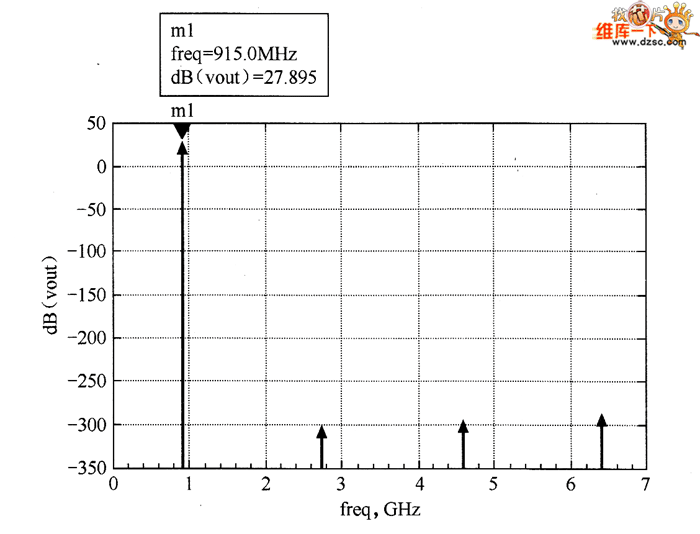

　　图2 Type A谐波分析输出

　　（2）Type B协议下的谐波分析

　　仿真原理图如图3所示，两次改变放大器AMP2的增益分别为-22dB和-0. 1dB。从图4中可见，系统的主频为915MHz，基带信号得到了25.441dB的增益。从图5和图6中可知，系统的主频为915MHz，基带信号得到了34. 158dB的增益。对Type A和Type B协议下的谐波仿真分析进行比较，可以看出：由于在本仿真中Type A和Type B的差别仅在于调制深度的不同（表现为放大器AMP2增益的差异），因此两种协议下系统的主频均为915MHz，但增益大小受AMP2增益的影响。

　　图3 Type B（调制深度11％）谐波分析原理图

　　图4 Type B（调制深度11％）谐波分析输出

　　图5 Type B（调制深度99％）谐波分析原理图

　　图6 Type B（调制深度99％）谐波分析输出
