三相有功电能表直入式接线

　　（1）三相三线有功电能表直入式接线

　　①DS型5～10A三相三线有功电能表直入式接线原理如图1所示。导线与端子的连接如图2所示。

　　②DS型25A三相三线有功电能表直入式接线原理图如图3所示。

　　（2）三相四线有功电能表直入式接线

　　①DT型5～10A三相四线有功电能表直入式接线原理图如图4所示。

　　②DT型25A三相四线有功电能表直入式接线原理图如图5所示。导线与端子的连接如图6所示。

　　③DT型40～80A三相四线有功电能表直入式接线原理图如图7所示。

　　图1 DS型5～10A三相三线有功电能表直入式接线原理图

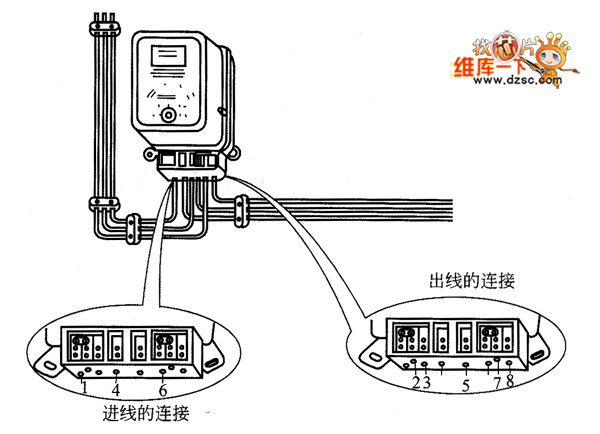

　　图2 DS型5～10A三相三线有功电能表直入式接线时导线与端子的连接

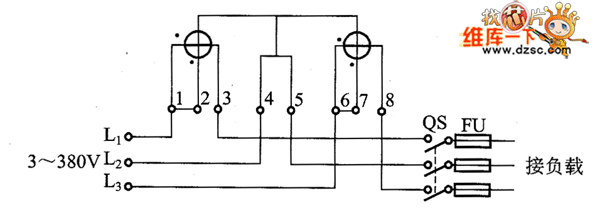

　　图3 DS 型 25A三相三线有功电能表直入式接线原理图

　　图4 DT型5～10A三相四线有功电能表直入式接线原理图

　　（3）三相有功电能表直入式接线要求

　　①接线前要检查电能表的型号、规格与负载的额定参数，电能表的额定电压应与电源电压一致，电能表的额定电流应不小于负载电流，并检查电能表的外观应完好。

　　图5 DT型25A三相四线有功电能表直入式接线原理图

　　图6 DT型25A三相四线有功电能表直入式接线时导线与端子的连接图

　　图7 DT型40～BOA三相四线有功电能表直入式接线原理图

　　②与电能表相连接的导线必须使用铜芯绝缘导线，导线的截面积应能满足导线的安全载流量及机械强度的要求，对于电压回路不应小于1.5mmz，对于电流回路不应小于2.5mm(2)。截面积为6mm(2)及以下的导线应采用单股导线。导线中间不得有接头。

　　③极性要接对，电压线圈的首端应与电流线圈的首端一起接到相线上。三相四线有功电能表的零线必须进、出表。

　　④要按正相序接线，开关、熔断器应接于电能表的负载侧。

　　（4）三相有功电能表直入式的安装要求 三相有功电能表直入式的安装要求与单相有功电能表的相同。
