PIC单片机端口RB中断的程序设计

　　在本例中采用了模块化的编程方法，程序的规划、编写、拼装、调试、修改、

　　程序流程如图1～图7所示。

　　图1 主程序流程

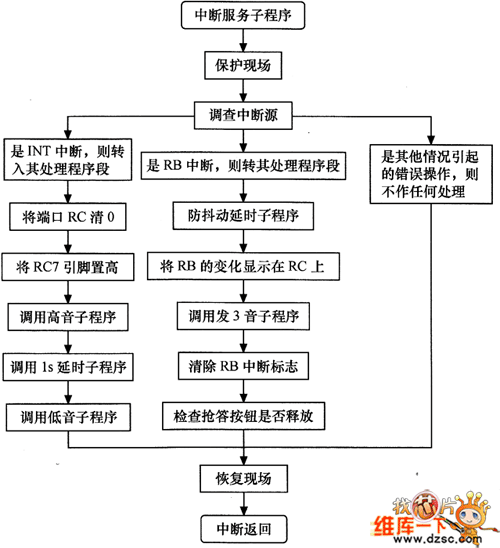

　　图2 中断服务子程序流程

　　图3 低发音子程序流程

　　图4 高发音子程序流程

　　图5 高声1s子程序流程

　　图6 3声发音子程序流程

　　图7 延时1s子程序流程

　　程序的模块化设计是较常用的编程方式，这可以给阅读和交流带来便利。

　　（1）定义端口及寄存器地址。

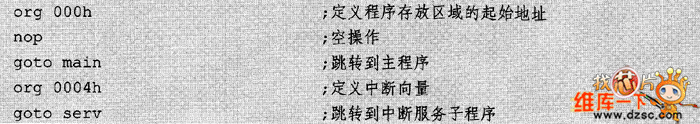

　　（2）定义复位向量和中断向量。

　　（3）主程序。

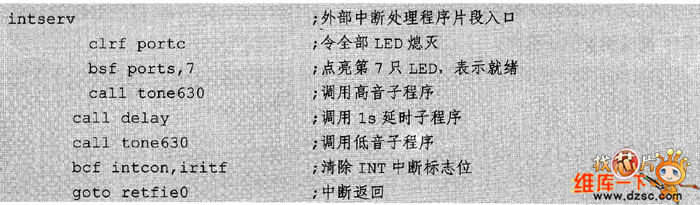

　　（4）INT中断处理函数。

　　（5）R13中断处理函数。

　　（6）低音调发声子程序。

　　（7）高音调发声子程序。

　　（8）发声1s子程序。

　　（9）关TRM0延时子程序。

　　（10）断续发声3次报警子程序。

　　（11）关软件延时子程序。
